光/電気変換器 TIA-527
信号アナログ光ファイバー

光/電気変換器 - TIA-527 - Scitec Instruments - 信号 / アナログ / 光ファイバー
光/電気変換器 - TIA-527 - Scitec Instruments - 信号 / アナログ / 光ファイバー
お気に入りに追加する
商品比較に追加する


特徴

タイプ
信号, アナログ, 光/電気
バス
光ファイバー

詳細

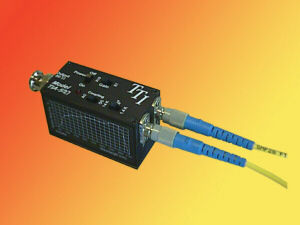

TIA-527バランス光-電気変換器は,ゲインを調整でき,DCから125MHzの帯域幅を提供します。コヒーレントヘテロダイン検出アプリケーション、分光学など、2つの光路における信号強度の小さな変化を識別する能力が重要なアプリケーションに有用です。 TIA-527は、よく一致した2つのインジウムガリウム砒素検出器からの光電流を減算することで動作します。その結果は増幅され、出力ポートに表示されます。レーザーRINノイズのようなコモンモード信号は効果的にキャンセルされます。 - このコンバーターを使用することで、実験の下流で必要な信号処理を大幅に簡略化することができます。 - ゲインは1400 V/W、14 000 V/W、140 000 V/Wから選択でき、AC段間カップリングも選択可能です。 - 本機は、オシロスコープの入力BNCコネクタに簡単に取り付けられるように設計されており、内蔵バッテリーまたは各ユニットに付属のユニバーサルウォールマウントサプライで電源を供給することが可能です。 仕様 - 検出器タイプ:マッチドInGaAs - アナログ信号の帯域幅(-3dB):DC~125MHz(Tr=1.4K)、DC~35MHz(Tr~14K) - トランスインピーダンスの設定が選択可能 1.4Kオーム、14Kオーム - ゲインセレクト:x1、x10 - 最大リニア入力電力:1.2mW - 破損しない最大入力電力10 mW - スペクトルの応答850 - 1700 nm - 出力インピーダンスを50オーム - 出力コネクタです:オスBNC - 光ファイバー入力コネクタです:FC - 開口数入力: 0.29 - ステージ間カップリング:DCまたはAC(100Hz低域カットオフ) - 出力オフセット電圧:+/- 0.1 V - ノイズレベル:3.6pW/root-Hz

---

カタログ

TIA-527
TIA-527
2 ページ
