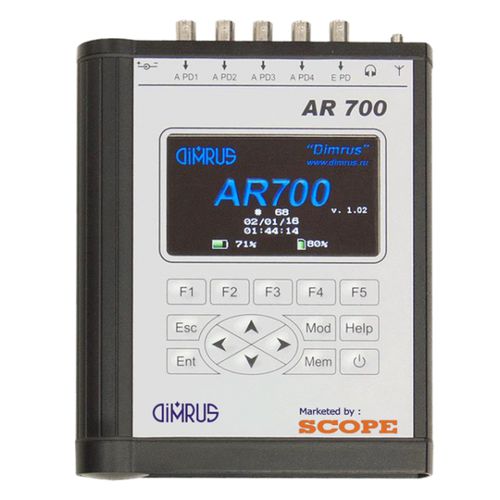

孤立デフェクト位置特定機 AR700

絶縁劣化に対処するには、PDの発生源を知る必要があります。絶縁欠陥は部分放電を発生させ、電気インパルス、電磁波の放射、音響信号を放射します。AR700は、変圧器上に散布された複数のセンサーで音響信号を測定します。AR700は変圧器全体に設置された複数のセンサーで音響信号を測定し、ソフトウェアが入力信号の時間差から故障箇所を特定します。最後に、これらの座標が変圧器の3Dモデルに表示されます。AR700装置は、ガス絶縁ブレーカーや変電所、電力変圧器、その他のタンク高圧機器の外表面の音響信号の測定に使用されます。AR700」装置の利点は、高圧機器のタンク外面に音響PDセンサを素早く設置できることです。AR700」の利点は、高電圧機器のタンク外面に音響PDセンサーを素早く設置できることです。センサーにはマグネットホルダが付いているため、センサー設置のために機器の電源を切る必要がありません。「AR700」は音響信号測定用に4つのシンクロチャンネルを備えています。これにより、断熱材の欠陥を見つけるだけでなく、その位置を特定することができます。AR700 "装置のロケーション機能は、音響機器ではユニークなものです。 特徴 - 信号分析とPDゾーンの位置特定は、手動モードと自動モードの両方で実行できます。 - ソフトウェアが入力信号間の時間差に基づいて故障箇所を計算し、PDソースの位置に関するレポートが作成されます。
