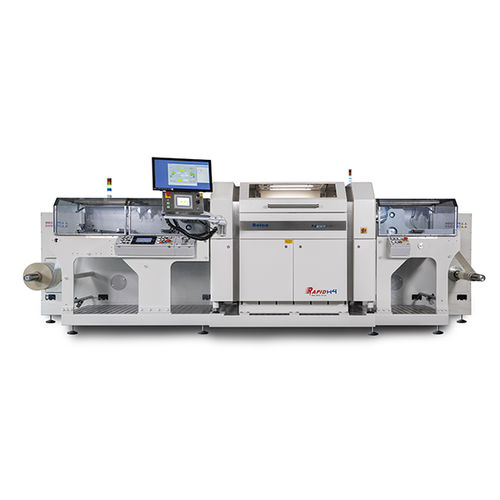

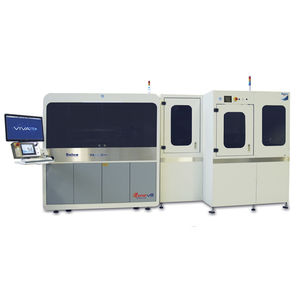

セイカは、極薄フレックス回路の基板反りを最小限に抑えるため、テストエリアに専用の真空プレートを設置したフレックスPCB用RAPID H4 FLEX Nextを設計しました。これは、家電、自動車、医療、スマートホーム業界などで急速に普及しているフレックスPCBのテストに対する絶え間ない需要に応えるものです。曲げ加工による小型化、高密度実装を実現し、小面積に収まるように設計されています。
リール・ツー・リール市場向けフルテストライン・ソリューション
RAPID H4 Flexは、大きなリールで製造されたFlex-PCBをテストできる市場で唯一のフライング・プローブです。コストを最小限に抑え、生産性を向上させるため、一部の量産Flex-PCBメーカーは、連続リールウェブ(リール・ツー・リール)での回路生産に特化したラインを設置しています。
システム構造
システム全体は、以下の3つの主要部分で構成されています。
LOAD AREA:ロールキャリアスピンドルを備えた一次巻戻し装置と、それに続くエアブレーキ付き引張り装置が特徴です。
テストエリア:FLEX-PCBには構造的な剛性がないため、汎用のバキュームテーブルを使用する必要があります。このため、RAPID H4 FLEXには、作業エリアに設置された真空トレイと真空ポンプ/ブロワーが装備されています。さらに、この試験機にはスタンパーが装備されており、試験手順の後、不良ホイルに自動的にマークを付けることができる。
UNLOAD AREA: 材料の供給を制御するエアブレーキ付きプルユニットと、3インチおよび6インチのロールキャリアスピンドルを備えたアライナーおよび一次ワインダーを備えたアウトプットアセンブリが特徴です。
---
