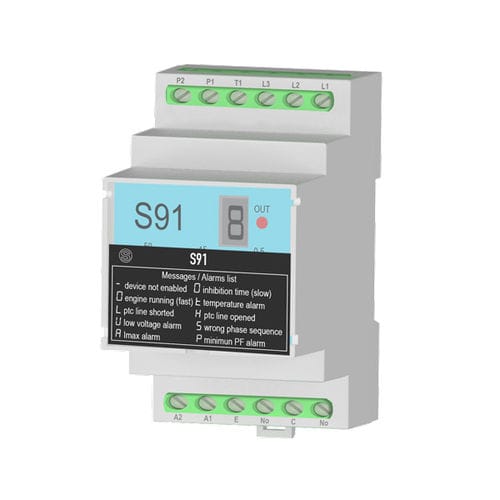

電圧保護継電器 S91

電流安全温度

S91は電動機の保護装置です。不正な相順序や相不良の検出、過電流消費、力率測定による無負荷運転が可能です。モータを過熱から保護するためのPTC（負の温度係数を持つサーミスタ）入力と、モータを始動するためのイネーブル入力を備えています。S91は3つの動作モードで動作します：単相または三相測定、最大電流範囲5Aまたは16A、PTCの有無による動作。230V電源用(S91)と380V電源用(S91-400)があります。 主な用途 - 単相または三相ポンプのローター詰まりや過温度の可能性の保護 - ベルトやチェーンなどの機械的な伝動装置の破損を検出し、伝動システムの閉塞から保護します。 耐電圧 - 2.5 kV パルス耐電圧 - 4 kV 電流測定 - 直流最大16 Aまたはアンペロメトリック変圧器による測定 電圧測定 - 最大定格電圧 660 Vac 管理機能 / パラメータ - 温度警告 力率 最大電流 最小電圧 相不具合 前面セレクタースイッチ - モーター/温度制御の動作モード 前面調整トリマー - 自己再始動時間 禁止 介入 最小力率 最大電流 出力タイプ - 1 SPDT - 250 Vacリレー 表示 - アラーム情報、エンジン回転、PTCセンサーライン 動作温度 - -20～+65°C ハウジング - UL94 VO材質、グレー色 端子 - ネジ端子ピッチ7.5mm、断面積<2.5mm2、長さ<30m 寸法 LxHxD - 53.5 x 73 x 90 mm 重量 - 250 g 取り付け - DINレールバー35mm IEC EN60715 認証 - CE 規格 - EN 61000-6-4, EN 61000-6-2, EN 61010-1
