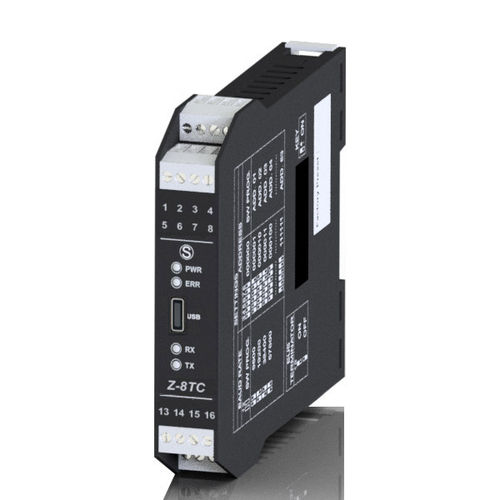

アナログ入力モジュール Z-8TC-SI

Modbus RTURS4858入力

Z-8TC-SIは、熱電対タイプJ、K、E、N、S、R、B、T用のデジタル・コンバータで、8つの測定チャンネルを備えています。RS485 Modbus RTU通信、冷接点補償、高精度、最大1.5 kVacの総合絶縁、最大24ビットの分解能を備えています。 技術データ 電源 - 10～40 Vdc; 19～28 Vac (50～60 Hz) 消費電力 - 最大0.6 W 絶縁 - 1.500 Vac ESD保護 - 4 kV ステータス・インジケータ - 電源 エラー Txデータ Rxデータ 接続 - 着脱式4方向端子台、ピッチ3.5mm、最大ケーブル断面積1.5mm2 コンフィギュレーションおよびModbus RTU通信用フロント・マイクロUSB 2.0 データ保存 - コンフィギュレーション・パラメーター用EEPROM、保存期間10年 ボーレート - 115 kbpsまで プロトコル - Modbus RTU 時間応答 - <10 ms チャンネル速度 - 25...400 ms 距離 - 最大1.200 m 接続性 - 最大32ノード 簡単セットアップ Z-NET4 入力チャンネル - 8入力（個別に設定可能 入力チャンネルタイプ - 熱電対 J, K, R, S, T, B, E, N, L (EN 60584-1, GOST 8.585) 温度範囲 -210～1820 °C スパン：-±150mV シャント最大70mV 測定フォーマット - 電圧（μV）、温度（℃）、16ビットIntおよび32ビット浮動小数点、ダイレクトoスワップ 動作温度 - -25～+70 °C 寸法 - 17.5 x 100 x 112 mm 重量 - 140 g 筐体 - PA6、黒色 認証 - CE、UKCA
