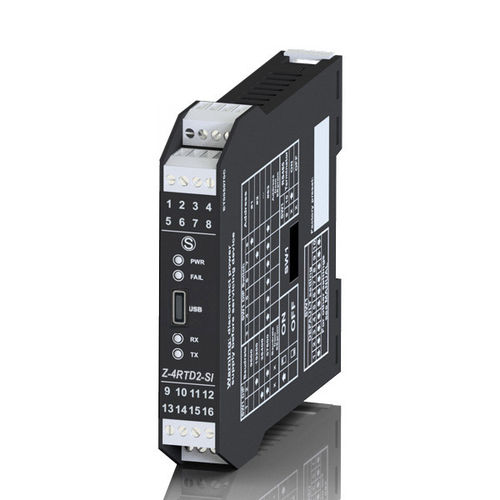

アナログ入力モジュール Z-4RTD2-SI

Modbus RTURS485マイクロ USB

Z-4RTD2-SIは、白金測温抵抗体またはニッケル測温抵抗体（Pt100、Pt500、PT1000、Ni100、Ni120、Ni1000、Cu50、Cu100）用の24ビット分解能コンバータで、4つの独立した測定チャンネルを備えています。モジュールは最大1.5kVacの3ウェイ絶縁（電源//入力チャンネル//RS485シリアル通信）。Z-PC-DINAL2-17.5アクセサリ（または既存のBUS拡張用のZ-PC-DIN2-17.5）を介して電源とシリアルバスを配線することで、素早く簡単にDINレールにセットアップできます。前面のマイクロUSBポートを介して、EASY Setup PCソフトウェアでデバイスを設定できます。設定パラメータはDIPスイッチでも設定できます。 技術データ 電源 - 10～40 Vdc / 19～28 Vac 消費電力 - 0.7 W 絶縁 - 1.5 kVac (3方向) ステータス・インジケータ - 電源 エラー データ転送 データ受信 動作温度 - -25～+70°C 保存温度 - -30～+85°C 分解能 - 24ビット 精度クラス - 0.05 安定性 - 0.04 直線性 - 0.025 熱ドリフト - < 50 ppm/K 接続 - 着脱式4方向ネジ端子、最大断面積1.5mm、ピッチ3.5mm 前面にマイクロUSB データ保存 - 設定パラメーター用EEPROM、保存期間10年 マイクロUSB 速度 - 最大115.200bps 通信時間 - < 10 ms (@38.400 bps) 最大距離 - 最大1.200 m 接続性 - 最大32ノード プログラミング - プラグ＆プレイ設定（EASY SETUP） プログラマブル・パラメータ - 読み取り安定化用8レベル・プログラマブル・フィルター、50 Hzまたは60 Hz除去、浮動小数点、逆浮動小数点、16ビット固定小数点、10分の1度、10分の1/100オーム測定、取得速度、障害発生時または最終読み取り値の凍結時のリセット値、平均値での3線抵抗補正
