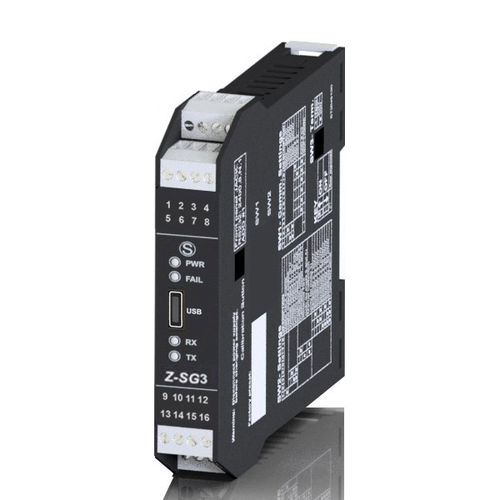

アナログ入力モジュール Z-SG3

Modbus RTU歪利用張力計DINレール

Z-SG3はロードセル（ひずみゲージ）変換器です。計測は4線式または6線式で行われ、Modbus RTUシリアルプロトコルとアナログ出力で使用できます。ストレインゲージに直接電源を供給することができます。EASY SETUPソフトウェアが、工場校正またはサンプルウェイトモードでのロードセル校正を管理します。 Z-SG3には高度な機能（個数カウンタ、自動風袋リセット、しきい値アラーム、ファームウェア自動更新可能）と柔軟な測定管理モード（フルポイントおよび浮動小数点での測定が可能、ノイズフィルタによる測定安定化、設定可能な分解能）が含まれています。設定はソフトウェアで行い、ボーレートとModbusアドレスはDIPスイッチで設定します。 技術データ 電源 - 10～40 Vdc, 19～28 Vac (@50～60 Hz) 消費電力 - 2 W 絶縁 - 1.500 Vac a 5 vie 精度クラス - 0.01 ステータスLED - 電源 エラー Txデータ Rxデータ デジタルI/O ロードセル過負荷 入力チャンネル - 最大4個（350Ω）または8個（1,000Ω）のストレインゲージロードセルの読み取り（および電源供給）用アナログチャンネル×1、4線または6線接続、等価インピーダンス87Ω 1DI風袋校正または重量しきい値 出力チャンネル - 正味重量を電流（0～20, 4～20 mA）または電圧（0～5, 0～10 V）で1アナログ再送信チャンネル； 1DO 風袋較正または重量しきい値 高度な機能 - 風袋引き Modbus経由の安定した計量信号 タラサイロ機能 カウント機能 風袋リセット機能 EASYセットアップでのデータロギング 高度な設定 - プログラム可能なリミット付きアナログ出力 アップグレード可能なファームウェア I/O独立デジタル ワイドレンジ設定可能なサンプリングレート プログラム可能なヒステリシス付きアラームしきい値 完全に設定可能なアナログ出力
