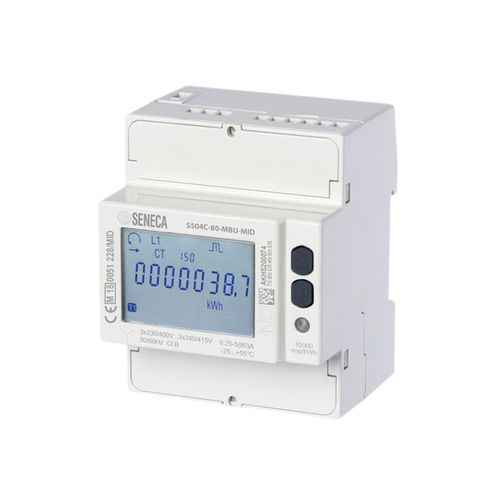

S504C-は、産業用および民生用アプリケーションのエネルギー測定用の4 DINエネルギー・カウンタ・モジュール(MID認証も可能)で、通信機能(RS485 Modbus、M-Bus、またはイーサネット)を内蔵しています。エネルギーだけでなく、主要な電気パラメータも測定でき、内蔵のCOMポートで利用できます。LCDディスプレイにはエネルギーと瞬時電力が表示されます。COMポートにより、接続されたメーターをリモートステーションで管理することができます。データはRS485、M-Busまたはイーサネットで送信されます。
技術データ
電源 - 電圧ラインから供給
電圧 - 3x230/400V ...3x240/415V 50/60Hz 4線式
通信インターフェース - RS485 Modbus, M-Bus, 10/100Base T Ethernet
精度クラス - IEC/EN 62053-21に準拠したクラス1アクティブエネルギー
EN 50470-3 (MID)によるクラスBアクティブエネルギー
IEC/EN 62053-23によるクラス2無効エネルギー
S0 出力 - 1 パッシブ光絶縁、パルス長 50 ±2ms ON 時間
計量LED - 定数10000パルス/kWh
動作温度 - 25°C ...+55°C
認証 - CE, MID
---
