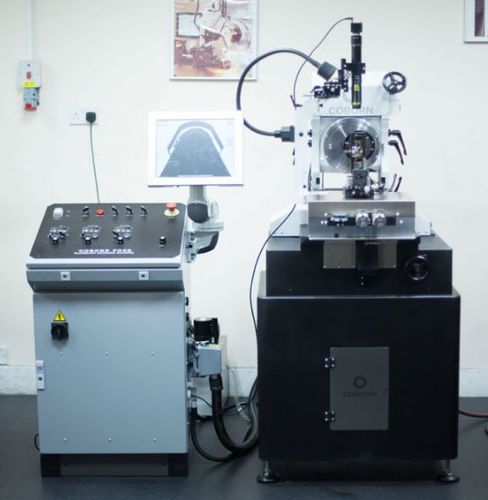

円筒研削機 PG3B

自動連続試行構想

PG3Bは、ピボットと水冷ホイールスピンドルの両方にエアベアリングを備えています。この機械は、製造用に設計されています。 - 低または制御されたうねり、ラジアスツール - 多面体工具、円錐形工具 ピボット動作はタッチスクリーンで自動制御されます。ピボット角度の制限、ストローク終了時の滞留時間、ピボット速度はすべて事前に設定することができます。 ダイヤモンドに「硬い」スポットがある場合は、運転中に一時的なピボットリミットを選択することができます。 工具はVS5Gビジョンシステムで検査されます。 主な動作 ホイールスピンドル エアベアリング 速度 0 - 12,000 rpm 紡錘の方向 時計回りおよび反時計回り スピンドルチルト0～20度 ストローク長さ 0 - 28 mm ピボットスピンドル エアベアリング ピボットレンジ182度（±91度 遊星運動 連続・ジョグ 惑星の方向 時計回りと反時計回り 作業範囲 最大半径75mm コニカルクリアランス 0～20度 円筒形クリアランス 0～20度 主なオプション 回転式治具 - CF13 メタルボンドまたは鋳鉄製のラップ 特徴 - メインコントロールは機械から離れた場所に配置され、最小限に抑えられています。 伝達振動 - 自動ピボットモーション - 可変ラッピング荷重 0.5 - 3 kg - 精密な「プレース」と「リフト」機構 - ビジョンシステムによる工具検査 - インフィード精度 0.1μm - デジタルピボット角度表示 - 合成御影石ベース - メートル法またはインペリアル法 - インターネットを利用した遠隔診断
