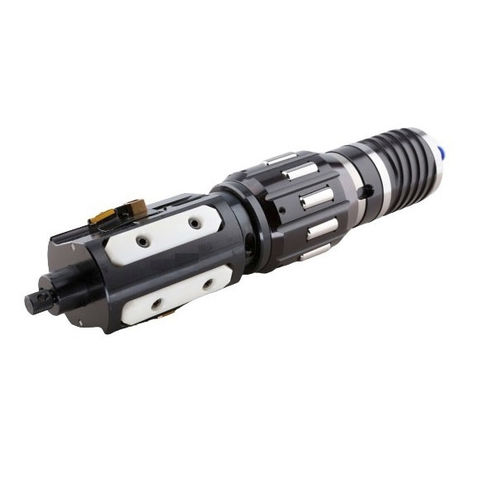

内側スカイビングとバニシングツール STGA-T

ローラー

冷間引抜管、熱間圧延管、ドリルド管の加工 STGA-Tの技術 - 可動式スキビングヘッドを備えたSTGA-Tは、スキビングとローラーバニシングを組み合わせたものです。 シリンダーチューブの内面仕上げに使用する工具です。の凹凸を除去します。 油圧シリンダの製造工程で発生するリップリングなどの円形の形状。 ローラーバニシング工程では、この工具は完璧な表面も作成します。 複合工具STGA-Tは、直径40～250mmの範囲の加工が可能です。 長さは12mまで。STGA-Tの動作により、工具はØ125からØ250までの直径範囲を達成することができます。 ご要望に応じて、より大きな直径もご用意しております。 工具STGA-Tは、ヘッドに3枚のバイパープレートを、スキビングヘッドにはさらに3枚のバイパープレートを装備しています。 スキビングナイフプレートを装備しています。工具STGA-Tには、ボーリングヘッドに取り付けられた3枚のボーリングプレートと スキビングヘッドに取り付けられた6枚のバイパープレートとして プレートの交換は素早く簡単に行えます。STGA-Tツールは、最大3mmの切断効率を持っています。 の直径に対応しています。STGA-T工具は最大8mmの切断能力を持っています。余分な材料は以下の間に除去されます。 中ぐり加工を行い、スキビングヘッドが設定した直径まで残りを除去し、準備します。 ローラーバニシング工程に最適な表面。 ツールの外周のケージに配置されたローラーは、シリンダーの内壁に強制的に押し込まれ、これにより滑らかな シリンダーチューブの表面を成形します。成形加工により、硬度を高め、摩耗性を向上させます。 動的加工荷重を受ける表面の耐疲労性。
