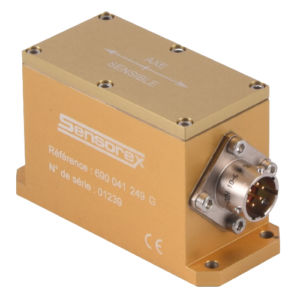

単軸傾斜計 SX41200 series

電流出力機械式光学

SENSOREXのSX412xxシリーズ傾斜計/加速度計は、クローズドループの計装変換器です。センシングエレメントは、光学式位置センサーと連動したガルバノ振り子です。 この技術により、ヒステリシスのない非常に高感度な傾斜計（<0.5 arc second）、測定レンジの1.10-4オーダーの精度と広いダイナミックレンジを実現しています。 この測定器の電源は、単一の非レギュレーテッド電圧（10V～30V DC）です。出力は4-20mA電流ループまたは±5V双方向電圧。 出力は角度の正弦波（重力加速度の成分）に比例します。強靭な筐体とハイドロメカニカル減衰機構を持つ感応素子により、過酷な環境下（衝撃や振動）でも使用可能です。 測定理論 センサーにある角度αが加えられると、傾いた方向に傾いた質量が移動します。その位置が検出され、電流に変換され、ガルバノメーターにフィードバックされ、最初の位置に戻ります。 測定された重力に比例するこの電流は、精密抵抗器によって測定され、出力となる。 この加速度 "a "は次の式に等しい： a = g * sin α gは重力加速度 バイアスおよび感度の工場調整後、電圧または電流出力は以下の式で与えられる： 出力信号 = S * sin α + バイアス となります： -S、傾斜計の感度をV/gまたはA/gで表す。 -バイアス；ヌル勾配（2.5V / 12mA）の出力電圧（電流）。 SとBiasは、各製品に付属の測定レポートに記載されています。 角度を求めるには、以下の式を適用する必要があります： α = Arcsin((Output-Bias)/S)
