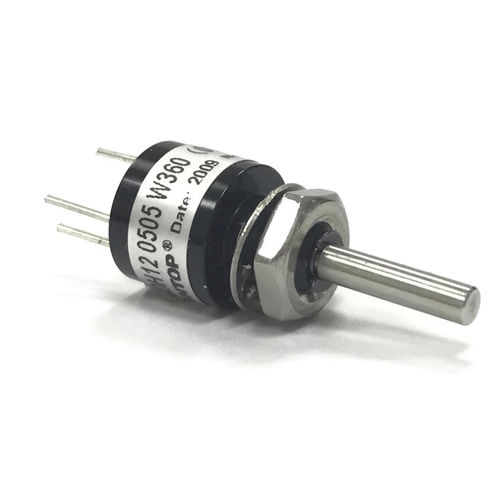

絶対角度エンコーダ WDH12磁気ポテンショメータ12ビット
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶対
- 技術
- 磁気, ポテンショメータ
- アブソリュートエンコーダ回転数
- 12ビット
- 機械的特性
- 非接触式, シングルターン, 中実軸
- 出力シグナル
- アナログ, 電圧出力
- 供給電圧
- 5VDC
- 材質
- ステンレススチール製, アルミニウム
- 保護レベル
- 防爆, 頑丈, 耐衝撃性, 過酷な環境用, セキュリティ, IP54, 堅牢
- 用途
- 工業用, モ－タ－用, OEM用, 厳しい環境用, 屋外用
- その他の特徴
- コンパクト, 超小型
- ハウジング径
12 mm
(0.47 in)- 軸径
3 mm
(0.12 in)- 長さ
39.8 mm
(1.567 in)- 回転速度
最大: 1,500 rpm
(9,425 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 動作温度
最大: 125 °C
(257 °F)最少: -30 °C
(-22 °F)
詳細
WDH12シリーズ 1回転式無接触ポテンショメータ（特許取得済）
- 磁気式回転センサー
- エコノミー版
- ポケットサイズ、ハウジング径Φ12mm
- ブッシングマウント
- 出力方向時計回り（W）、反時計回り（C）
- 有効な電気角：360°の範囲内で任意の角度
一般的な機械的仕様
- メカニカルアングル：360°（エンドレス）
- 保護等級IP54
- 動作トルク<2.5mN.m
- 最高回転数： 1500rpm
- 平均寿命：20,000,000
環境仕様
- 動作温度範囲：-30℃~+125℃。
- 保存温度範囲：-30°C~+125°C
Genearal電気仕様
- 標準モデルです：WDH12 0505 W360
- 入力電圧：5V±10
- 出力信号：0〜5V
- 消費電流（無負荷時）：<16mA
- 両端の出力偏差10KΩ
- 有効電気角：360度
- 独立した直線性の許容誤差：±0.3%。
- 分解能4096（12bit)
- 更新速度 0.3ms
特別仕様あり
- シャフトの長さが特殊な場合。
- シャフトに特殊な直径や特殊な加工を施す（シャフトに溝をつける、太くする、など）
その他の特別なご要望については、trade1@sakae.cn までご連絡ください。
---
