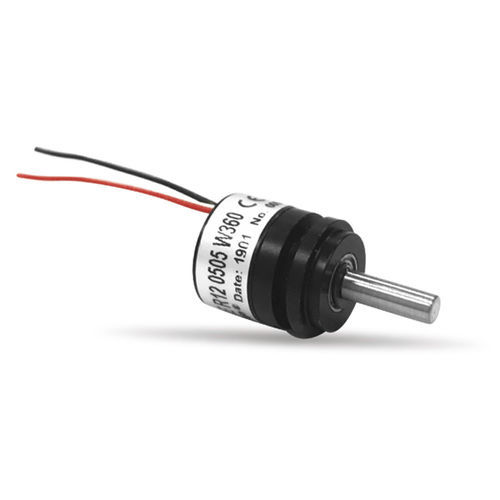

シングルターン角度エンコーダ R12S絶対ホール効果ポテンショメータ
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶対
- 技術
- ホール効果, ポテンショメータ
- アブソリュートエンコーダ回転数
- 12ビット
- 機械的特性
- 非接触式, シングルターン, 中実軸
- 出力シグナル
- アナログ, 電圧出力
- 供給電圧
- 5VDC
- 材質
- ステンレススチール製, アルミニウム
- 保護レベル
- 防爆, 頑丈, 耐衝撃性, 耐振動性, 過酷な環境用, IP65, 堅牢
- 用途
- 工業用, モ－タ－用, OEM用, 厳しい環境用
- その他の特徴
- コンパクト, 超小型
- ハウジング径
12 mm
(0.47 in)- 軸径
3 mm
(0.12 in)- 長さ
24 mm
(0.945 in)- 回転速度
最大: 6,000 rpm
(37,699 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 動作温度
最大: 125 °C
(257 °F)最少: -40 °C
(-40 °F)
詳細
R12Sシリーズ 1回転式無接触ポテンショメータ（特許取得済）
- 磁気式回転センサー
- ハイパフォーマンスバージョン
- 高い保護等級IP65
- ポケットサイズ
- サーボマウント
- 精密ボールベアリング一式付き
- ハウジングの直径Φ12mm
- 0505：入力5V、出力0〜5V
- 出力方向時計回り（W）、反時計回り（C）
- 有効な電気角：360°の範囲内で任意の角度
- 最大360°の有効ストロークで、死角のない計測を実現。
一般的な機械的仕様
- メカニカルアングル：360°（エンドレス）
- 保護等級IP65
- 動作トルク<1mN.m
- 最高回転数： 6000rpm
- 平均寿命：100,000,000
環境仕様
- 動作温度範囲：-40℃~+125℃。
- 保存温度範囲：-40°C~+125°C
Genearal電気仕様
- 標準モデルです：R12S 0505 W360
- 入力電圧：5V±10
- 出力信号：0〜5V
- 消費電流（無負荷時）：<16mA
- 両端の出力偏差10KΩ
- 有効電気角：360度
- 独立した直線性の許容誤差：±0.3%。
- 分解能4096（12bit)
- 更新速度 0.3ms
特別仕様あり
- シャフトの長さが特殊な場合。
- シャフトに特殊な直径や特殊な加工を施す（シャフトに溝をつける、太くする、など）
その他の特別なご要望については、trade1@sakae.cn までお問い合わせください。
---
