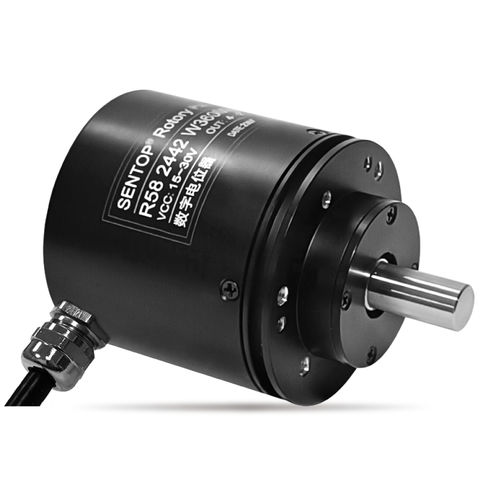

絶対角度エンコーダ R58 seriesホール効果ポテンショメータ12ビット
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶対
- 技術
- ホール効果, ポテンショメータ
- アブソリュートエンコーダ回転数
- 12ビット
- 機械的特性
- 非接触式, シングルターン, 中実軸, 中空軸タイプ
- 出力シグナル
- アナログ, 電圧出力, 電流出力, デジタル, SSI
- 材質
- ステンレススチール製, アルミニウム
- 保護レベル
- 防爆, 頑丈, 耐衝撃性, 耐振動性, 過酷な環境用, セキュリティ, IP67, IP65, 堅牢
- 用途
- 工業用, モ－タ－用, OEM用, 厳しい環境用, 屋外用
- その他の特徴
- コンパクト, 高精度, 高速, 大径
- ハウジング径
60 mm
(2.36 in)- 軸径
6 mm, 8 mm, 10 mm, 12 mm
(0.24 in, 0.31 in, 0.39 in, 0.47 in)- 長さ
86.5 mm
(3.406 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 12,000 rpm
(75,398 rad.min-1)- 動作温度
最少: -30 °C
(-22 °F)最大: 85 °C
(185 °F)
詳細
R58シリーズ 1回転式無接触ポテンショメータ（特許取得済）
- ホール効果
- 高い保護等級IP67
- ヘビーデューティー
- 電磁干渉防止
- シールドケーブル
- 逆接続防止機能
- ハウジングの直径Φ60mm
- 出力特性シングル出力、デュアルパラレル出力、デュアルクロスオープット
- 出力方向時計回り(W)、反時計回り(C)
- 有効電気角：360°の範囲内で任意の角度
メカニカル仕様
- 機械角：360°（エンドレス）
- シャフトの直径Φ6、Φ8、Φ10、Φ12
- 保護程度：IP67
- 作動のトルク30mN.m~50mN.m
- 最高速度: 12000 rpm
- 寿命：100,000,000以上
環境仕様
- 動作温度範囲： -30°C~+85°C
- 保存温度範囲：-30°C～+85°C
Genearal電気仕様
アブソリュートアナログ信号
標準モデルR58 2405 W360
- 入力電圧12～30V、出力信号0～5V
標準モデルR58 2410 W360
- 入力電圧12～30V、出力信号0～10V
標準モデルR58 2442 W360
- 入力電圧12～30V、出力信号4～20mA
- 有効電気角：360度
- 独立した直線性の許容範囲: ±0.3% の
- 分解能4096（12bit)
- 更新レート 0.3ms
特殊仕様
- インクリメンタル信号、PWM信号、SER信号、SSI信号、SPI信号、BUS信号に対応しています。
- 特殊長、特殊径、特殊加工を施したシャフトも製作可能です。
- ブラインドホール仕様も可能です。
その他の特殊仕様については、trade1@sakae.cn までご連絡ください。
---
