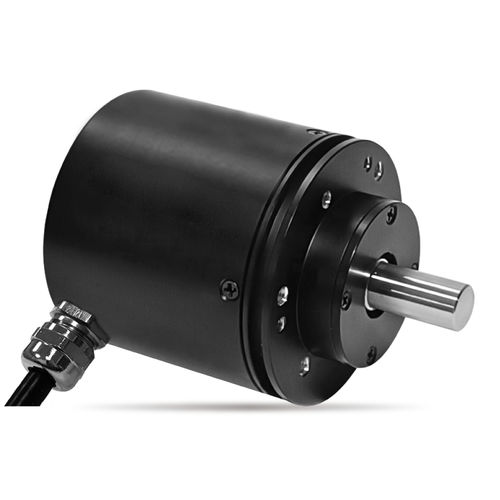

絶対ロータリエンコーダ EBMD58A-RS485磁気12ビット14ビット
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶対
- 技術
- 磁気
- アブソリュートエンコーダ回転数
- 12ビット, 14ビット
- 機械的特性
- 中実軸, シングルターン, マルチターン
- 出力シグナル
- RS-485, Modbus
- 供給電圧
- 24VDC, 15VDC, 12VDC, 8VDC, 9VDC
- 材質
- アルミニウム, ステンレススチール製
- 保護レベル
- 超頑丈, 耐衝撃性, 耐振動性, 過酷な環境用, 防爆, 頑丈, 防塵, IP67
- 用途
- 工業用, モ－タ－用, 厳しい環境用, OEM用, 昇降機用, 食品および飲料産業用, ロボット用, マリン用, 屋外用, 油田およびガス田用, 鉱山用
- その他の特徴
- コンパクト, 高解像度, 高精度, プログラム可能, 高速, 激しい使用に耐える
- ハウジング径
58 mm
(2.28 in)- 軸径
6 mm, 8 mm, 10 mm, 12 mm
(0.24 in, 0.31 in, 0.39 in, 0.47 in)- 長さ
86.5 mm
(3.406 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 動作温度
最大: 105 °C
(221 °F)最少: -30 °C
(-22 °F)
詳細
EBMD58Aシリーズ 磁気式エンコーダ
- マルチターン磁気式エンコーダ
- 最大回転数：16384(14bit)
- 高い保護等級
- 1組の精密ボールベアリング付き
- ヘビーデューティ
- 磁気干渉防止
- スクリュー＆サーボマウント
- 信号のタイプバス
- ハウジングの直径Φ58mm
- シャフトタイプ：フロントシャフト
- 接続方法：ハウジング側面ケーブル（標準）、ハウジング背面ケーブル（オプション）、ハウジング側面コネクタ（オプション）、ハウジング背面コネクタ（オプション）
- 出力方向：時計回りまたは反時計回り
- 1回転の分解能12ビット（オプション：最大14ビット）
- マルチターンの分解能12bit（標準）
- 出力特性RS485-Modbus RTU
一般機械仕様
- 保護等級ハウジングIP67、シャフトIP65（標準）、シャフトIP67（オプション）
- 起動トルク: 100,000,000
- ハウジング材質陽極酸化アルミニウム合金
- シャフト材質：ステンレス鋼
- シャフト荷重：ラジアル80N、アキシャル40N
- シャフトの直径Φ6mm /Φ8mm /Φ10mm /Φ12mm
環境仕様
- 実用温度範囲: -30℃~+105
- 保管温度較差: -30℃~+105
- 振動：100m/s2、55Hz-2000Hz (EN 60068-2-6)
- 衝撃: 100m/s2 の 6ms （EN 60068-2-27）
一般電気仕様
- 標準モデルEBMD58A-S1-W1212B485
- 印加電圧：9V-30V
- 消費電流（無負荷）：シングルターン≤70ミリアンペア、マルチターン≤130ミリアンペア
- 単一回転決断：4096 （12Bit）; 最高の 16384 （14Bit）
- 多回転分解能：4096（12ビット）
エンコーダは、お客様の特別な要件に応じてカスタマイズすることができます。 その他の特別なご要望については、trade1@sakae.cn までお問い合わせください。
---
