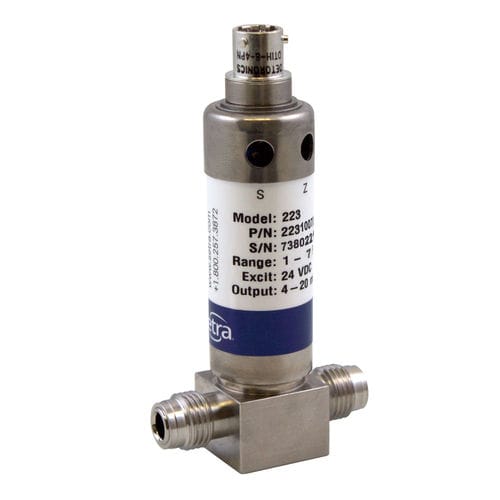

絶対圧力伝送器 223

熱アナログ2線式

セトラのモデル223超高純度圧力変換器は、構造の完全性、純度、性能を犠牲にすることができない、最も要求の厳しい特殊ガスのモニタリングと制御の用途向けに設計されています。 223型は小型で流線型のセンサチャンバを持ち、パージが容易に行えます。このセンサーは、特にガスが流れることによって生じる過渡的な温度条件下で、優れた機械的および熱的安定性を提供するように設計されています。圧力継手から検出エレメントを分離することで、トルクの影響を実質的に排除しています。 優れた機械的および熱的安定性は、セトラの特許取得済み可変キャパシタンスセンサによって実現されています。その基本的にシンプルなデザインは、表面の凹凸をなくし、耐腐食性のために適切な表面化学を提供する5 Ra（最大7 Ra）に不動態化された316L VIM/VARステンレス鋼センサーと、センサーダイアフラムの中央に固定され可変コンデンサを形成する絶縁電極板が特徴です。圧力が増加または減少すると、静電容量が変化します。この静電容量の変化をセトラ独自の電子回路で検出し、リニアなアナログ信号に変換します。オプションのフェースシール継手により、様々なチューブ径に対応できます。頑丈な構造により、トラブルのない取り付けが可能で、システムのねじれや溶接の影響にも高い耐性を持ち、自信を持って取り付けを行うことができます。 この超高純度シリーズは、セトラの実績ある容量性センシング技術に基づいており、高精度で安定した電圧または電流の出力信号は、事実上EMI/RFIに影響されません。 Setraの超高純度圧力変換器は、製造と組み立ての後、圧力センサーに使用されている水溶液で洗浄されます。
