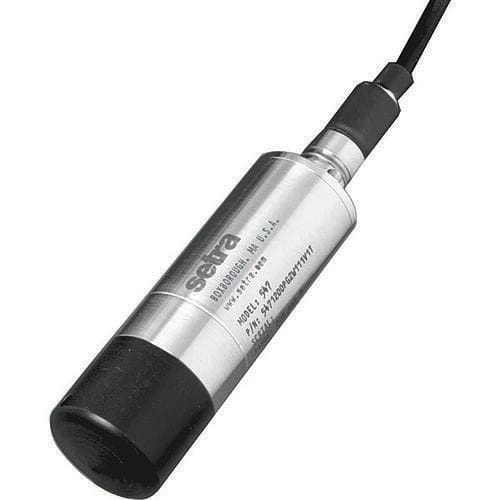

絶対圧力伝送器 546

メンブレンアナログ封入式

セトラのモデル546/547圧力変換器は、堅牢な工業用ハウジングに実験室タイプの圧力測定を提供し、5:1のレンジターンダウンを備え、高過圧アプリケーションに最適でフルレンジの25%から125%までのフルスケール出力を提供することができます。 薄膜技術を利用した546/547は、4～20mA出力、0.1%FS精度、高過圧能力、絶対圧、ゲージ圧、密閉ゲージ圧の測定が可能で、圧力範囲は10pSIから10,000PSIまでです。 補償温度は-13°Fから+167°Fまでです。 腐食性媒体用に設計された546/547は、接液部に17-4 PHステンレス鋼またはインコネル（レンジ≤30 psiでは17-4 PHと15-7 Mo）を使用しており、過酷な産業用途で長年メンテナンスフリーの圧力計測を実現します（圧力トランスミッション用のモデル547を注文してください）。(接液部材質がInconel®の圧力変換器はモデル547をご注文ください。 321SS、17- 4 PH SS、ガラス繊維入りポリエステルで作られた546/547型エンクロージャと組み合わせた場合、このユニットはIP40、IP65、またはIP68の動作定格を持ちます。 薄膜ストレインゲージ圧力センサー 実績のあるホイートストンブリッジの原理を用い、17-4 PHステンレス鋼ダイアフラム上に分子層をスパッタリングし、回路をエッチングすることにより、優れた抵抗の定義と均一性を実現しています。スパッタ薄膜技術により、媒体と直接接触する検出ダイアフラムの背面に蒸着された、シンプルで高精度かつコンパクトなストレインゲージを設計することができます。この方法では、ドリフトを実質的に排除し、感度を向上させることができます。 用途 オフハイウェイ車 天然ガス機器 半導体
