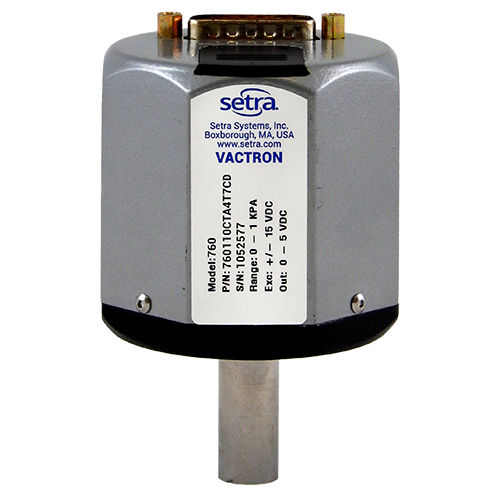

静電容量式圧力スイッチ 760

ダイヤフラム式絶対ガス用

セトラのモデル760キャパシタンスマノメーターは、正確で再現性のある真空測定用に設計された絶対圧変換器です。 10Torrから1000Torrまでのさまざまなフルスケール・レンジが利用可能です。測定単位はTorr、mBar/hPa、kPaまたはPSIAで指定することができます。 760型は±15 VDC電源で動作し、圧力に対して線形で、ガス組成に依存しない0-10 VDCまたは0-5 VDCの信号出力を提供します。モデル760で使用される高精度圧力検出エレメントは、セトラの可変キャパシタンスセンサから開発されたバクトロンTMセンサです。中央に位置するフィードスルーアセンブリは、ダイヤフラムの裏面に近接した円形の電極を支えています。 電極とダイアフラムは、非常に低い圧力に維持された小さな基準真空チャンバー内で、共に可変コンデンサーを形成します。圧力が上昇すると モデル760で使用されている高精度圧力検出エレメントは、セトラの可変キャパシタンスセンサーから開発されたVactronTMセンサーです。中央に位置するフィードスルーアセンブリは、ダイヤフラムの裏面に近接した円形の電極を支えています。 電極とダイアフラムは、非常に低い圧力に維持された小さな基準真空チャンバー内で、共に可変コンデンサーを形成します。圧力が上昇すると 優れたEMI/RFI性能は、金属ケースの使用と、サージおよびESD抑制コンポーネント、入出力のRFIフィルタリングによって達成されています。760型は、スライド式のカバーが内蔵されており、簡単に装着できます。
