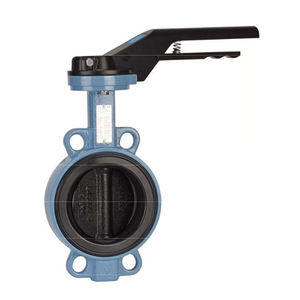

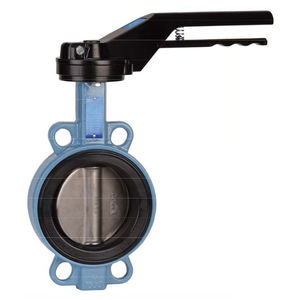

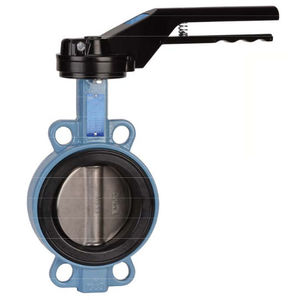

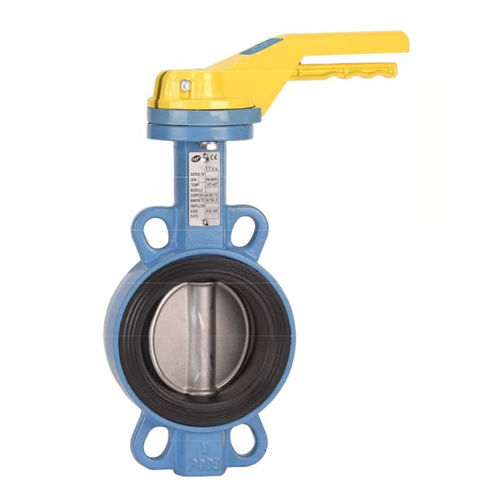

バタフライバルブ 1141 series

レバーガス用ウェハー

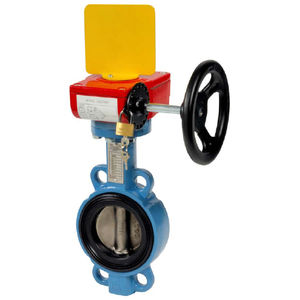

仕様. - 隔離のためのロングネック - ISO 5211取り付けパッド - ウェーハタイプ - DN32/40 から 400 までのフランジ PN1Û/16 と DN40 から 400 までのクラス 150 (PN20) の間 (リクエストに応じて) - DN45ÛからDN1400までのPN10フランジをご用意しております。 - フルクロッシングステム - 取り外し可能なEPDMシート - ステンレススチール製でDN100まで対応 - DN100 上の黒い nlsan のコーティングが付いている延性がある鉄の病気 +/- 300 p - DN200 までの錠前を持つ 9 つの位置のレバー。 - リルサンコーティングされたボディカラーRAL 5024.250-300ミクロンの厚さ。 - ステム延長部の長さ 75 mm (オプション) - スペシャルキー用角型レバー 30x30mm (オプション) 用途。 - 液体：冷水、温水、飲料水 - 最小および最大温度 Ts .20°C～+110°C - 最大圧力 Ps : DN300 までは 16 bar、DN300 以上は 10 bar (グラフ 5 ページ参照) 範囲 . - レバーはDN32からDN300まで - DN 350 から DN1400 までの裸の茎 - DN 32 から DN 1400 までの IP65 ギアボックスが可能 (Ref. 1197) - IP65 チェーンギアボックス (Ref. 1194) DN32からDN500まで - ご要望に応じて、茎の長さを延長することができます ( Rot. 98665 ) - ご要望に応じて。CF8M ステンレススチール製ハンドルとボルト Ref.9831250-9831264 終了します。 DN32740から400までのフランジPN10/16とDN40から400までのクラス150（PN20）の間 DN450からDN1400までのフランジPN10の間
