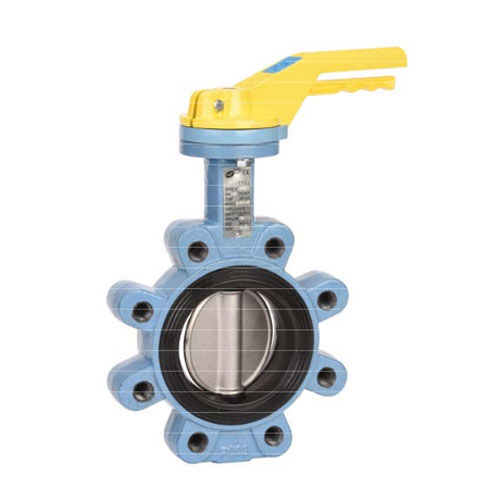

バタフライバルブ 1181 series

レバーガス用ラグタイプ

1181シリーズラグバタフライバルブは特別な分離の目的のために延長されたネック寸法と設計されています。それはISO 5211取り付けパッドとISO PN 10/16フランジ設計を利用しています。このアセンブリは、完全なクロッシングステムと取り外し可能なニトリルブタジエンゴム製ガスシートと一体化しています。NF ROBGAZ規格に準拠した信頼性の高いメカニカルソリューションです。レバーフィッティングは、9種類の異なるアライメントを可能にするロック機構を採用しています。 仕様. - 隔離のためのロングネック - ISO 5211取り付けパッド - ラグタイプ(DN200からDN1400までの強化ラグ) - DN32/40 から 150 までのフランジ PN1Û/16 の間。PN10以上 - ご要望に応じて、フランジ間 PN16 またはクラス 150 (PN20) - フルクロッシングステム - 取り外し可能なEPDMシート - ステンレススチール製でDN100まで対応 - DN100 上の黒い nlsan のコーティングが付いている延性がある鉄の病気 +/- 300 p - DN200 までの錠前を持つ 9 つの位置のレバー。 - リルサンコーティングされたボディカラーRAL 5024.250-300ミクロンの厚さ。 - ステム延長部の長さ 75 mm (オプション) - スペシャルキー用角型レバー 30x30mm (オプション) 使用方法 . - 流体 : 冷水、温水。 - 炭化水素、水蒸気、ガス、酸、石油はお勧めできません。フレオン - 一時的な使用のため。DN50以上（最高6本の棒）からのパイプの端で使用することができます。 - 最終的な使用のために。フランジ（DN150.10バー以上の最大12バー）と組み立てられた場合、パイプの端で使用することができます。 - 最小および最大温度 Ts .20°C～+110°C - 最大圧力 Ps : 16 bar ～ DN300.10 bar 以上 (グラフ 5 ページ参照)
