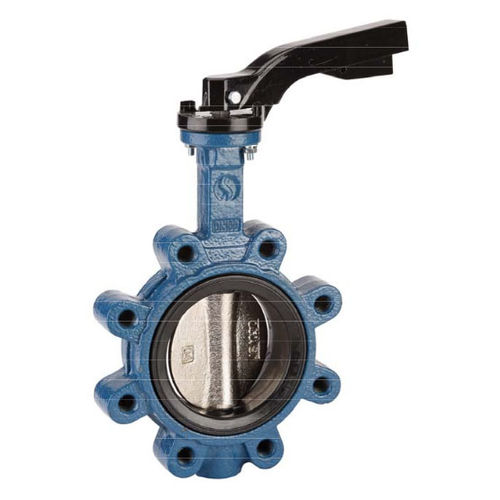

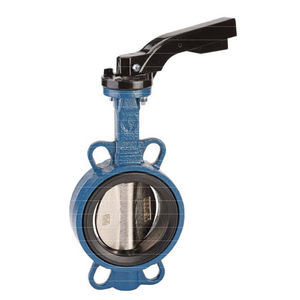

バタフライバルブ 1133 series

レバー絶縁お湯用

1135と1113は、どちらもアイソレーションのためにネックが長くなっています。ISO5211のパッドを使用し、DN600のフルクロスステムとDN150までのロック装置を内蔵しています。クランテッドレバーは、10のポジションを試すことができます。ダブルPTFEとステンレス鋼製のディスクを使用しています。 仕様. - 隔離のためのロングネック - ISO 5211取り付けパッド - ラグタイプ(DN200からDN1400までの強化ラグ) - DN32/40 から 150 までのフランジ PN1Û/16 の間。PN10以上 - ご要望に応じて、フランジ間 PN16 またはクラス 150 (PN20) - フルクロッシングステム - 取り外し可能なEPDMシート - ステンレススチール製でDN100まで対応 - DN100 上の黒い nlsan のコーティングが付いている延性がある鉄の病気 +/- 300 p - DN200 までの錠前を持つ 9 つの位置のレバー。 - リルサンコーティングされたボディカラーRAL 5024.250-300ミクロンの厚さ。 - ステム延長部の長さ 75 mm (オプション) - スペシャルキー用角型レバー 30x30mm (オプション) 使用方法 . - 流体 : 冷水、温水。 - 炭化水素、水蒸気、ガス、酸、石油はお勧めできません。フレオン - 一時的な使用のため。DN50以上（最高6本の棒）からのパイプの端で使用することができます。 - 最終的な使用のために。フランジ（DN150.10バー以上の最大12バー）と組み立てられた場合、パイプの端で使用することができます。 - 最小および最大温度 Ts .20°C～+110°C - 最大圧力 Ps : 16 bar ～ DN300.10 bar 以上 (グラフ 5 ページ参照)
