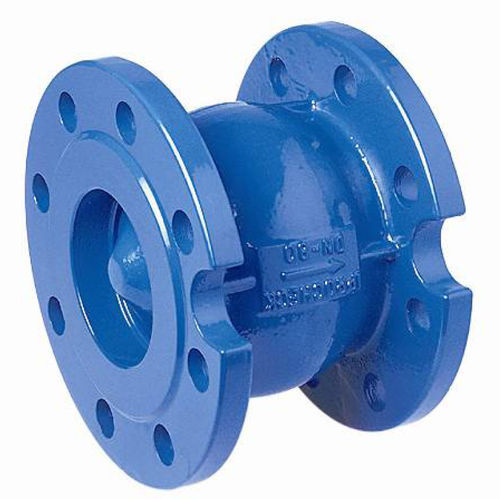

ディスク式逆止弁 366 series

フランジ取り付け水ステンレススチール製

スフェラコフランジ逆止弁366シリーズは、ステンレス製のスプリングを使用しているため、あらゆる位置に適しています。ボディは流れの方向を尊重することを示す矢印を持っています。RFフランジは、DN150までのISO PN10/16、およびDN200からDN300、ISO PN10以上のISO PN16です。バルブは、鋼製のストレーナーバスケットと6 mmのメッシュを持っています。内部設計は円筒形で、弱いヘッドロスをもたらします。内部と外部の両方の側面には、100μの厚さのRAL 5017ブルーカラーの防錆エポキシ塗装が施されています。 ディスクは流体力学を改善します。ブロンズブッシングによりディスクのブロッキングを防止します。ご要望に応じて、バイパスや厚さの評価のための穴あきボスを提供しています。動作はノイズフリーです。バルブは0.2バールの気密性のための最小背圧を持っています。 仕様 . - ステンレススチール製のスパナのおかげで、様々なポジションに対応できます。 - ボディの矢印で示された流れの方向を尊重してください。 - PN10/16はDN150まで。PN16はDN200からDN300まで。PN10以上 - スチール製のストレーマーバスケットと6mmメッシュ付き ( Ref. 363 ) - サイリンドナル・インターナイ設計のおかげでヘッドロスが少ない - 反腐食のエポキシの internai および extemal pamtmg の青い色 RAL 5017.100 p の厚さ - ブロンズブッシングで病気のブロッキングを回避 - バイパスや厚さを確認するために、ご要望に応じてボスに穴を開けました。 - より良い流体力学のために設計されたディスク - サイレントソリューション - 締め付けのための最低背圧：0.2 bar USE. - 水分補給 - 最小温度Ts 10°C - 最大温度Ts：♦ 120°C - 最高圧力 Ps: DN300.10 を越える DN300.10 までの 16 本の棒 範囲 - DN50からDN150までのPN1Q/16はフランジ付です。DN200 から DN300 までは PN16、DN350 から 600 までは PN10 Ref.366
