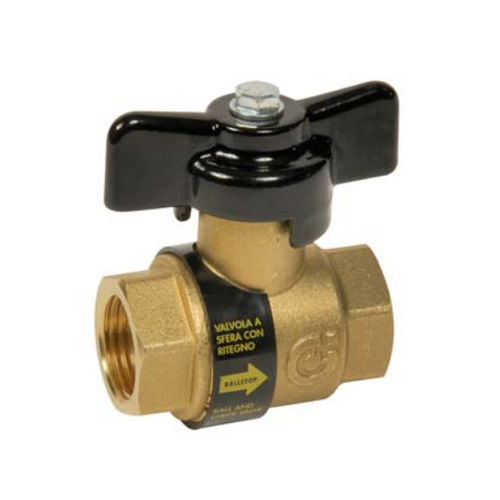

ボールバルブ 323 series

手動式遮断水

このPTFE製の工具は、ヘッドロスが弱く、どの位置にも配置可能な逆止弁が内蔵されています。 すべての一般的な流体に使用されます。このツールは、最高圧力16バール、最低温度+5℃から最高温度+90℃で動作します。 仕様 . - msideチェックバルブの位置で - 矢印で示された流れの方向を尊重してください。 - PTFEパッキン - 弱いヘッドロス - 10年間の製造保証（取り付け不良や摩耗の不具合は保証対象外です 使用してください。 - 熱MG.飲料水.冷水と熱水 - 最小温度Ts .+ 5°C - 最大温度 Ts: +90°C - 最大圧力 Ps : 16 bar バルブは、流体力学的な形状をしたチェックオブチュレータ(2)をコンタミ ングするベール(1)から構成されています。システム内の媒体が正常に循環している間、バルブは、その内部に収容されたリテーミングスプリング(3)に押し付けられ、それによって開口部が開き、媒体がその中を流れることができます。バルブの下流側の圧力が上流側の圧力よりも高い場合、オ ブチュレータは、媒体の逆流を防止するために、ベール（4）のシールシートに対 して反対方向に押されます。 流れがなくても、バルブは保持ばねの作用のみで閉じられます。 オブレータは、保持スプリング(3)と下流側の圧力によって発揮される推力のために、スペアリ ング形状のシール(5)によって流路を完全に遮断します(ベイルシールシート上またはオ ブレータ上に配置されています。) ベールバルブは、バルブのサイズに応じてバタフライハンドル(6)またはレバーハンドルを装備しており、標準的な遮断装置として機能します。
