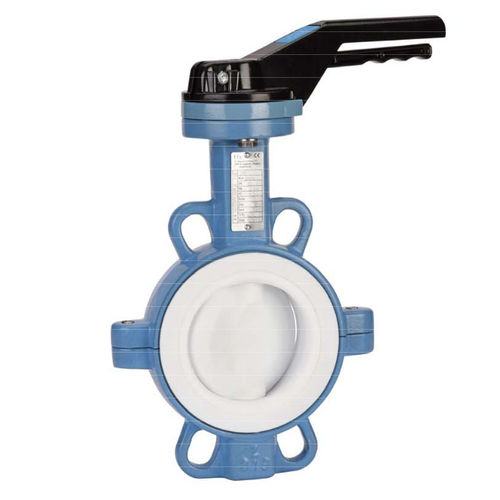

バタフライバルブ 1155 series

レバー酸用ウェハー

1155シリーズは、アイソレーションケース用のロングネックユニット、ISO52211認証を取得したマウントパッド、ステム部とボディ部の2つのパーツからなるウェーハタイプの製品です。厚さ3mmのPTFEシートと厚さ6mmのシリコンガスケットを採用しています。 ディスクはステンレススチール製で、PTFEコーティングが施されています。ロック装置を使用して、お客様はレバーを9つの位置に調整することができます。このレバーには、オプションで75mmのステムエクステンションが付いています。もう一つのオプションは、寸法が30 x 30mmのスクエアレバーで、オプションの特殊キーが付属しています。 仕様. - 隔離のためのロングネック - ISO 5211取り付けパッド - ウェーハタイプ - DN32/40 から 400 までのフランジ PN1Û/16 と DN40 から 400 までのクラス 150 (PN20) の間 (リクエストに応じて) - DN45ÛからDN1400までのPN10フランジをご用意しております。 - フルクロッシングステム - 取り外し可能なEPDMシート - ステンレススチール製でDN100まで対応 - DN100 上の黒い nlsan のコーティングが付いている延性がある鉄の病気 +/- 300 p - DN200 までの錠前を持つ 9 つの位置のレバー。 - リルサンコーティングされたボディカラーRAL 5024.250-300ミクロンの厚さ。 - ステム延長部の長さ 75 mm (オプション) - スペシャルキー用角型レバー 30x30mm (オプション) 使用方法。 - 液体：冷水、温水、飲料水 - 最小および最大温度 Ts .20°C～+110°C - 最大圧力 Ps : DN300 までは 16 bar、DN300 以上は 10 bar (グラフ 5 ページ参照)
