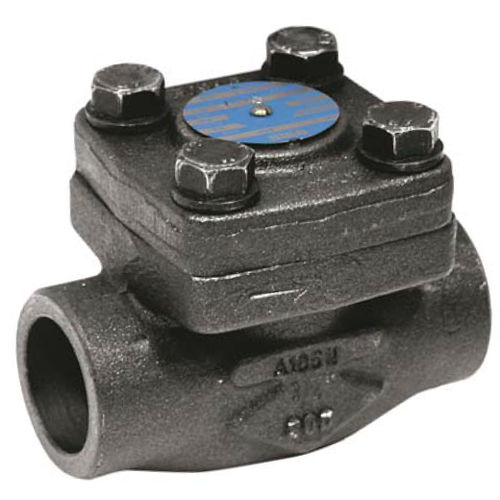

ピストン式逆止弁 313 series

ねじ式石油産業用蒸気用

313シリーズにはピストン式とボール式の2種類があります。ピストン式にはSS302のスプリングがありますが、ボール式にはスプリングがありません。材質は炭素鋼とステンレス鋼の2種類です。 炭素鋼タイプはVzステライトを採用し、シートの強度を確保しています。ステンレスタイプはトリム10規格のSS316を採用。本体重量は800ポンド。 鍛造炭素鋼逆止弁TRIM8 SWクラス800標準口径石油産業、蒸気、石油・ガス、高圧用。 ピストン式、ボルト式ボンネット。 ステンレス＋黒鉛ボンネットガスケット。 爆発性雰囲気、ATEXゾーン1&21、ゾーン2&22に対応。 仕様 . - 流れの方向（矢印で示す）を尊重してください。 - 標準口径 - ピストンタイプ - 水平位置のみ - ボルト式ボンネット - 鍛造炭素鋼A105N - バイ・ステライト ( トリム8 ) - クラス800 - リン酸塩保護。5 pmの厚さ 用途。 - 石油産業。 - 最小および最大温度 Ts : - 29°C ～ + 425°C - 最高圧力 Ps : 136 bar (グラフ参照)
