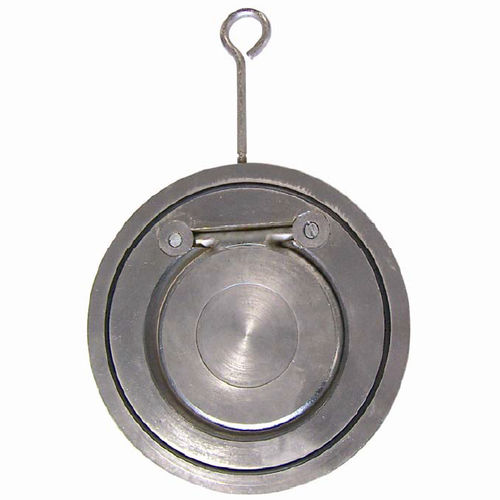

スイング式逆止弁 365 series

ウェハー水ステンレススチール製

化学および製薬産業、石油化学産業および油圧装置のためのウェハのステンレス鋼の振動逆止弁。 ステンレス製のボディにFKMシートを採用しています。 ウエハータイプで長さが短く、取り外し可能な吊り上げアイが付いているので、取り付けが簡単です。 仕様 . - ウェハスイング逆止弁 - 上昇流体の垂直位置または水平位置（矢印で示される流れの方向を尊重してください）。 - DN150 までのフランジ間 PN1Û/16。PN16以上とDN100から400までのクラス150 (PN20) - 取り外し可能な吊り上げアイ付き - ショートレングス - 経済的な解決策 - 単ブロック病とステムでより良いmechcal強度を実現します。 - 一体型ボディガスケット 使用して下さい。 - 化学および製薬産業、石油化学産業、油圧装置 - 最小および最大温度 Ts : - 10°C ～ + 180°C - 最大圧力 Ps: 16 bar～DN200（リード線付き）、10 bar～（リード線付き）。 - 脈動速度で使用しないでください。 - 最高速度：3 M.I.Sec. 広告損失のグラフ. 接続. - DN150までのフランジPN10/16間のFKMガスケット付きシームレススチールボディ。PN16以上の参照してください。365 DN40からDN600まで - フランジ間のFKMガスケット付きシームレススチールボディ PN10 Ref.365401 および 365451 DN400 ～ DN450 - フランジ間クラス150 PN20 DN100から400まで可能
