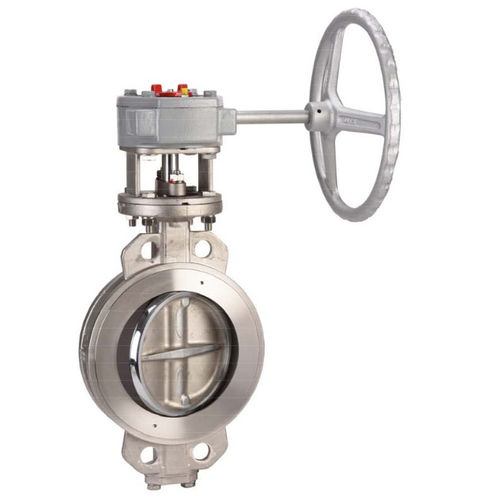

バタフライバルブ 1115 series

手動ハンドル付きウェハーダブル オフセット

DN50-500 1110シリーズは、ステンレス製CF8Mディスクを採用し、プライマー塗装EP-02エポキシレッドオキサイドプライマーRAL2012で、EP-04エポキシ仕上げエナメルグレーRAL7045仕上げで実装した。炭素鋼タイプ（ref.1115）は10-30 pmの厚さです。フルクロスステムは、DN150またはNPS 6までのデバイスをロックすると、ダクタイル鋳鉄ハンドルによって動作する10の位置を持っています。 ギアボックスはDN200からDN600またはNPS 8 "から24 "に "DN600またはNPS 8 "になります。この装置はウェハタイプで、二重偏心で、100％タイトで、矢印で示された優先的な流れの方向と双方向性を持っています。取付パッドは ISO 5211 に、火の金庫は ISO 10497 に従います: 2010 年、および最後に、ISO PN20 ANS1150 のフランジ間で。 仕様 . - 100%タイトネス - ウェーハタイプ - フランジ間（PN25またはPN16 - ダブルオフセット - 矢印で示された優先的な流れの方向を持つ双方向性 - ISO 10497:2010に準拠した火災安全性 - ISO 5211取り付けパッド - ステームレススチールCF8M病 - フルクロッシングステム - 10 の位置のダクタイル鋳鉄のハンドル。 - ギアボックスはDN200からDN600へ - 無機亜鉛リッチプライマー、グレー色。10 pmの厚さ - 仕上げ塗料耐熱アルミシルバーカラーRAL1504.30 pmの厚さ - 銀色の塗装RAL 9006色とダクタイル鋳鉄EN GJS-400-15ハンドル 用途 - Heatmg.地熱、産業の寒さ、造船業、石油化学製品 - スチーム：最大10本 - 最小および最大温度 Ts : - 29°C ～ + 210°C - 最大圧力 Ps : 25 bar (グラフ参照) - パイプラインの終点で使用する場合は、優先的な流れの方向を逆にしてください。 レンジ - カーボンスチール製のウェハータイプ .1113 DN50～DN150
