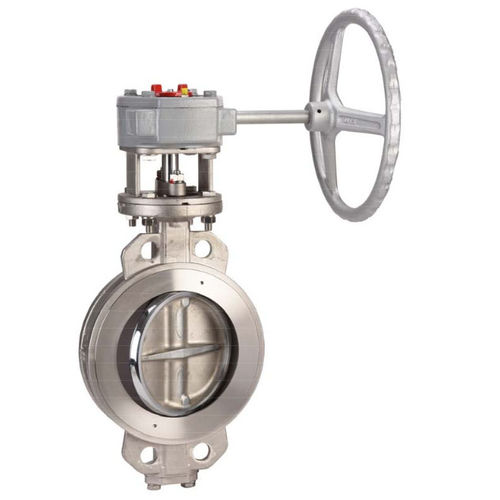

バタフライバルブ 1116 series

手動ハンドル付きウェハーダブル オフセット

ユニットはウェハタイプで、気密性は100%で、フランジはISO PN20とANS1150の間にあります。 ユニットはISO 10947:2010に準拠した火災に対する安全性を備えており、ISO 5211の取付パッドを備えています。 CF8Mディスクはステンレス鋼製で、鉄製ハンドルは10箇所の延性があり、DN150までのロック装置を備えています。 ギアボックスは、EP-02エポキシ赤色酸化物とプライマーRAL2012でプライマー塗装でDN200〜DN600を持っています。 それは、炭素鋼タイプのための10 pmの厚さを持っており、仕上げ塗装EP-04エポキシ仕上げエナメルグレーRAL 7045は、炭素鋼タイプのための30 pmの厚さを持っています。 仕様 . - 100%タイトネス - ウェーハタイプ - フランジ間（PN25またはPN16 - ダブルオフセット - 矢印で示された優先的な流れの方向を持つ双方向性 - ISO 10497:2010に準拠した火災安全性 - ISO 5211取り付けパッド - ステームレススチールCF8M病 - フルクロッシングステム - 10 の位置のダクタイル鋳鉄のハンドル。 - ギアボックスはDN200からDN600へ - 無機亜鉛リッチプライマー、グレー色。10 pmの厚さ - 仕上げ塗料耐熱アルミシルバーカラーRAL1504.30 pmの厚さ - 銀色の塗装RAL 9006色とダクタイル鋳鉄EN GJS-400-15ハンドル 用途 - Heatmg.地熱、産業の寒さ、造船業、石油化学製品 - スチーム：最大10本 - 最小および最大温度 Ts : - 29°C ～ + 210°C - 最大圧力 Ps : 25 bar (グラフ参照) - パイプラインの終点で使用する場合は、優先的な流れの方向を逆にしてください。 レンジ - カーボンスチール製のウェハータイプ .1113 DN50～DN150 - カーボンスチールボディのウェハタイプ .1113 DN200～DN600
