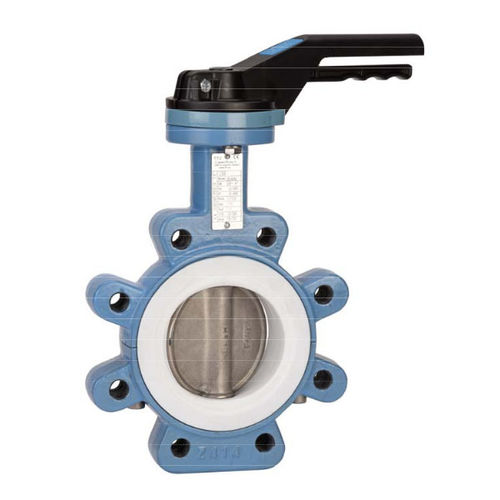

バタフライバルブ 1166 series

手動式酸用ラグタイプ

このユニットは、細長いネックと完全に交差するステムが特徴のラグタイプのバルブで、使いやすさのためにアイソレーションを提供します。ISO 5211 の取り付けパッドが付属しています。インベトウィーニングプランジは ISO Pn10 ですが、ご要望に応じて ISO PN16 または ISO PN20 ANS1150 フランジもご用意しています。 取り外し可能なシートを備え、DN100までのステンレス製ディスクを使用しています。レバーで9つのロックポジションをカバーするDN200をはじめ、幅広いディスクに対応しています。DN250～300は全ての姿勢で停止するように作られていますが、ロック可能ではありません。 他にも、DN125～300のダクタイル鋳鉄エポキシコーティングディスク、ダクタイル鋳鉄リルサンコーティングディスク±300があります。さらに、本体には厚さ250～300ミクロンのRAL 5024がコーティングされています。 仕様. - 隔離のためのロングネック - ISO 5211取り付けパッド - ラグタイプ(DN200からDN1400までの強化ラグ) - DN32/40 から 150 までのフランジ PN1Û/16 の間。PN10以上 - ご要望に応じて、フランジ間 PN16 またはクラス 150 (PN20) - フルクロッシングステム - 取り外し可能なEPDMシート - ステンレススチール製でDN100まで対応 - DN100 上の黒い nlsan のコーティングが付いている延性がある鉄の病気 +/- 300 p - DN200 までの錠前を持つ 9 つの位置のレバー。 - リルサンコーティングされたボディカラーRAL 5024.250-300ミクロンの厚さ。 - ステム延長部の長さ 75 mm (オプション) - スペシャルキー用角型レバー 30x30mm (オプション)
