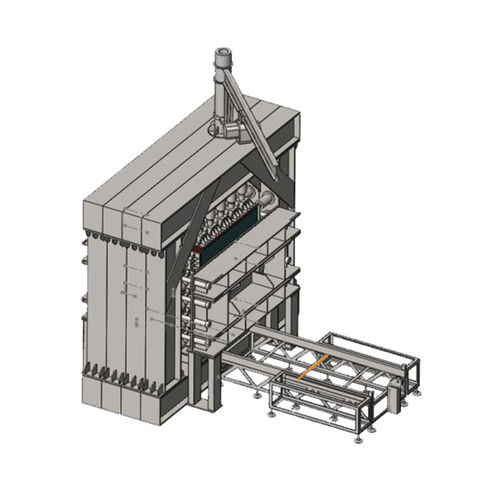

動作シミュレータープラットフォーム

ペイロード

-フレームの中央に配置されたモデルに、3種類のモーションとその組み合わせで必要な荷重や変位を加えることができる -4層組合せメインフレーム -3層構造の複合サブラック -外部成型方式で、厚みの異なる複雑な構造のモデルも製作可能 -移動式車体運搬モデル -カンチレバークレーンを搭載し、全領域の吊り上げ・運搬ニーズに対応 -格子状微細多点変位取得解析システム、静的抵抗歪み試験システム -設計・製造の参考となる規格GB/T2611 "試験機に関する一般技術要件" モデルサイズ 2400×2400×2000(/1500/1000/500) 1500×1500×2000(/1500/1000/500) 試験力 ±3000kN（動力の振幅変動が±1％FSを超えないこと。） 試験圧力 0.04～2.0（8）MPaの範囲で調整可能、負荷変動は5％以内 0.02~1.0mpa の内で調節可能、負荷変動は 5% よりより少しです X1/X2軸（水平）荷重 10000kN/10000kN Y軸(垂直)荷重 10000kN Z1/Z2軸(アキシャル)荷重 6000kN/600kN X1、X2、Y方向単筒力 500kN X1、X2、Y方向シリンダNo. 60 Z1、Z2方向単体シリンダー力 630kN Z1、Z2方向シリンダーNo. 16 制御チャンネルNo. 14
