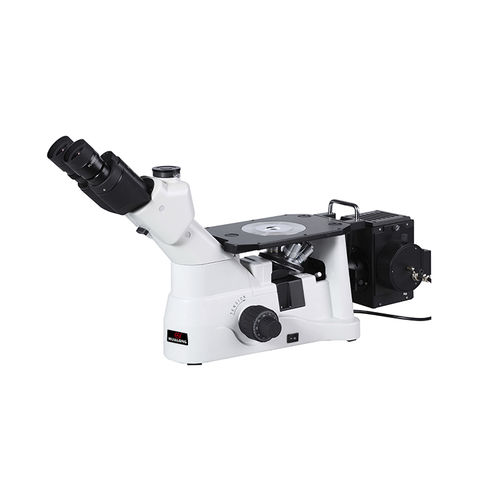

金属組織顕微鏡 HL201-A

実験用検査用教育用

1.アプリケーション HL201-Aは無限光学系とモジュール機能設計を採用しています。高いアイポイント、超広い視野の平らな分野の接眼レンズの視野の直径Ф22mm。それは metallographic 分析、表面の形態および構造の顕微鏡の観察、半導体、FPD、サーキット ボード、金属材料、精密切削工具および他の製造業分野のために適して、教授および研究のために適しています。標準的な半明るい分野の目的、高い定義および高い色の回復; 企業および材料科学の異なった適用に従って、モジュラー組合せによって、明るい分野の認識、偏光および他の観察方法。 2.仕様 2.1 光学系。無限遠色収差補正光学系 2.2 観察管ヒンジ式三眼ヘッド、45°チルト、ピッチ調整範囲。54～75mm、片眼視度調整±5視度分割比：双眼鏡100％、双眼鏡：三眼＝80％。20% 2.3 接眼レンズ。ハイアイポイント大視野フラットフィールド接眼レンズPL10X22mm 2.4 対物レンズ。 無限長いワーキングディスタンスフラットフィールドのアクロマティックメタログラフィック対物レンズ。LMPL5X /0.15 / WD10.8 無限遠長作動距離フラットフィールドアクロマチック対物レンズ。LMPL10X/0.3/WD10 無限遠用フラットフィールドアクロマート対物レンズ: LMPL10X/0.3 / WD10LMPL20X/0.45/WD4 無限遠用フラットフィールド半減期対物レンズ:LMPLFL50X/0.55/WD7.8 2.5 コンバーター：5穴コンバーター 2.6 ステージ固定プラットホーム: サイズ 160X250mm 2.7 作業台。金属製ステージプレート（中心穴Φ12）/金属製ステージプレート（中心穴Φ25）/ステージ延長プレート
