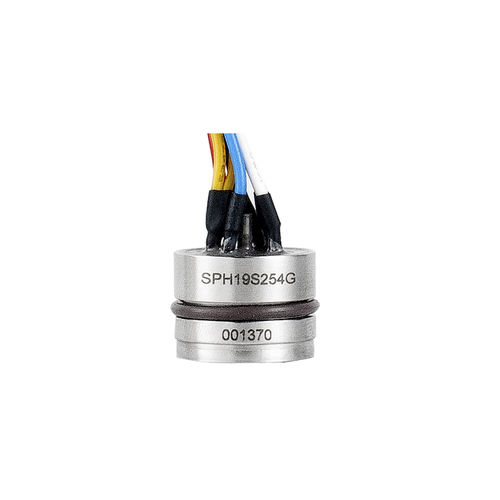

絶対圧力センサ SPH19S

ピエゾ抵抗型アナログステンレススチール製

SPH19Sは、絶縁型構造で高精度な補正が可能なピエゾ抵抗型圧力センサです。安定性の高いモノシリコンセンサーダイを使用しています。ハウジングにはステンレス316Lを採用し、直径はФ19mmです。より広い温度補償およびゼロの訂正はレーザーのトリミングの技術によって目盛りが付いています。測定された 圧力は電気信号に圧力を変形させるために 316L ダイヤフラムおよび内部の密封されたシリコーン油を通したケイ素の死に送信されます。センサーのダイスはさまざまな液体媒体のために適した隔離された構造に形作る測定媒体に直接連絡しません。 メリット - 高安定性モノシリコンセンサーダイ。 - 電圧励磁。 - 隔離された構造で、様々な液体に適しています。 - すべて316Lのステンレス鋼で。 - ダイアフラムはハステロイC、タンタルを選択可能。 特徴 - 測定範囲0～40kPa...60MPa - パワーサプライDC5～12V - 電気接続：φ0.5mmコバールピンまたはフレキシブルワイヤ - ブリッジ抵抗：6kΩ - 応答時間(10%-90%)< 1ms - 絶縁抵抗。500MΩ/500VDC 産業用アプリケーション - 工業用プロセス制御 - ガス、液体の圧力測定 - 航空・船舶検査 - 冷凍機・空調機
