電磁干渉(EMI)シールドメタライザーアプリケーション:
携帯電話ケース、ラップトップケース、レーダー速度測定器、カービデオコンポーネントなどの電子産業。
他の産業には電気磁気干渉シールド機能が必要
基板材料:ABS、PC、PC + ABS、プラスチックなど
EMIシールドフィルムのプロパティ
。フィルムの厚さ:1.5〜3ミクロンは要件によって異なります。
。フィルム抵抗:(Ω)0.5Ωより良い
接着:3M810テープ> 5B
EMIシールドフィルムコーティングプロセス
.DCスパッタリングステンレス鋼
・熱蒸発による銅析出
.DCスパッタリング用ステンレス鋼、Cuフィルム層の全面カバー。
デザインの特徴

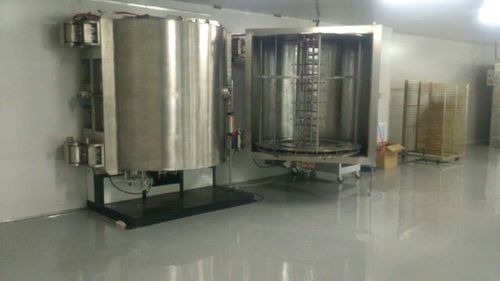

1)高い生産性を実現する2ドア構造と高速排気速度
2)PLC制御によるフレンドリーなタッチスクリーンパネルの操作
3)安定した生産と高品質のための人道にやさしいソフトウェアプログラムの設計。
4)高いスパッタリングターゲット利用率は、低い生産コストを保証します。
5)優れた均一性と優れた接着性
6)生産効率と認定率を高めるためのより良いパフォーマンスのための高度な設計コンセプト。
7)付着を改善するためのプラズマ洗浄および表面活性処理のためのイオン源デバイス。
8)Polycold –水蒸気クライオポンプにより、高真空排気時間が25%から75%短縮されました。
