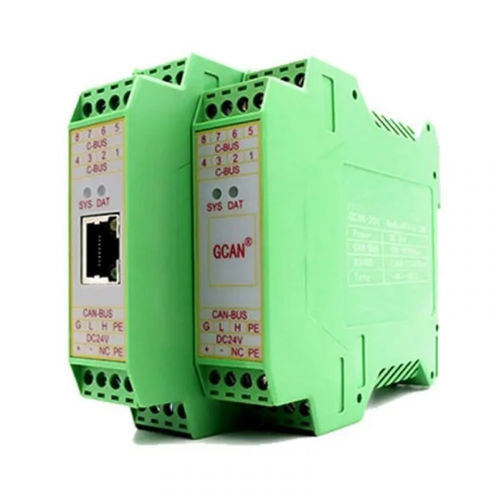

通信変換器 GCAN-204

シリアルModbus RTUCAN

GCAN-204 は、1 つのシリアル インターフェイスと 1 つの CAN インターフェイスを備えた CAN から Modbus RTU へのスレーブ コンバーターです。 これにより、ユーザーは一部の Modbus マスター (例: PLC、HMI など) を既存の CAN ネットワークに接続できます。 統合された絶縁保護モジュールにより、DIN レールへの取り付けが容易になります。 仕様 コネクティビティ CAN コネクタ - オープン ターミナル ブロック CAN インターフェース - CAN 2.0A、CAN 2.0B、ISO11898-2 に準拠 CAN ボーレート - 5kbit/s ～ 1Mbit/s シリアル インターフェイス - Open3 ターミナル ブロック シリアルポートのボーレート - 600bps~115200bps 絶縁 - DC 1500V 電気的絶縁 Modbus スレーブ機能コード - 03H、04H、06H、16H 物理的 寸法 (LxWxH) - 113 x 100 x 21mm 重量 - 約120g 作業温度 - -40℃~85℃ 湿度 - 15 ～ 95% 結露なきこと 取り付け - レール 電源 電圧 - 9~30V DC 電流 - 20mA、24Vdc 関数 GCAN-204 コンバータは、標準の Modbus スレーブです。 CAN バスで受信したデータをレジスタ (アドレス) にロードし、Modbus マスターから送信された命令が読み取られるのを待ちます。 コンバーターが読み取りコマンドを受信すると、指定されたレジスター (アドレス) から Modbus マスターにデータを送信します。 変換器は送信命令を受け取ると、Modbus データを処理して CAN バスに送信します。
