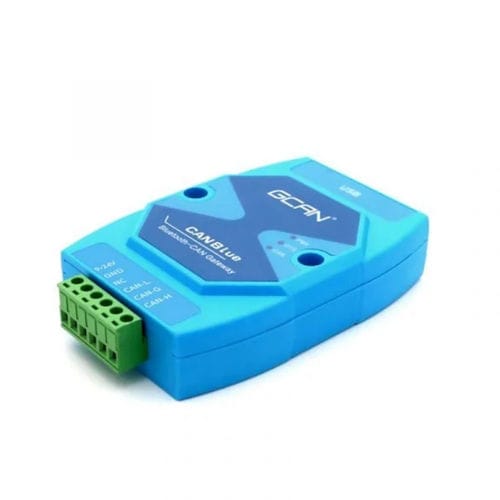

通信変換器 GCAN-203

CANDINレール双方向

GCAN-203 Bluetooth から CAN へのコンバーターは、モバイル デバイス (電話/タブレット) と CAN バス間の双方向通信を確立できます。 ユーザーは、携帯電話を介して CAN データをワイヤレスで送受信できます。 仕様 コネクティビティ CAN コネクタ - オープン ターミナル ブロック CAN インターフェース - CAN 2.0A、CAN 2.0B、ISO11898-2 に準拠 CAN ボーレート - 5kbit/s ～ 1Mbit/s Bluetooth インターフェイス - Bluetooth 2.0 絶縁 - DC 1500V 電気的絶縁 物理的 寸法 (LxWxH) - 112 x 70 x 25 mm 重量 - 約100g 作業温度 - -40℃~85℃ 湿度 - 15 ～ 95% 結露なきこと 取り付け - レール 電磁両立性試験 - EN 55024:2011-09 EN55022:2011-12 保護等級 - 保護クラス 20 電源 電源 - 9~30V DC 電流 - 20mA、24Vdc 関数 1. ソフトウェアのインストール後、表示モードと編集モードを HEX に設定します。 2. 次に、接続する Bluetooth デバイスをスキャンします (デフォルトのパスワードは 1234 です)。 3. 接続が成功すると、送受信データ インターフェイスは図 1.2 のようになります (データ変換は下図に示されています)。 特徴 CAN-Bus ボーレートの範囲は 5Kbps から 1Mbps です。 CANバス絶縁モジュールの絶縁電圧：DC 1500V; 最大データ フロー: 300 フレーム/秒。 Bluetooth は 2.0 を使用します。 電源: 9~30V (20mA、24V DC); 取り付け方法：DINレール。 使用温度範囲：-40℃～+85℃; 寸法: (L) 112mm * (W) 70mm * (H) 25mm。
