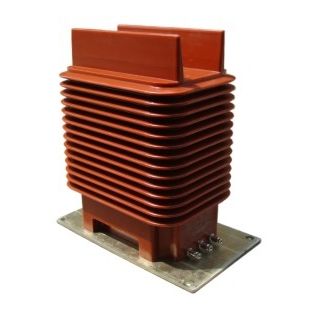

変流器 CYECVT1-36N

計器用電圧操作用

プロダクトは IEC60044-8 の GB/T20840.8-2007&IEC60044-7 の GB/T20840.7-2007 標準および顧客の特別な設計サービスの設計されていた基盤を持っています。このシリーズは円のメートルの流れに利用された LPCT&Rogowski のコイル、電圧を測定する行為の抵抗器のディバイダーです。電気器械と互換性がある 10kV の下の高く緊張した電圧が付いているあらゆる開閉装置に取付けられている、デジタル測定および保護装置は測定、制御、保護およびデータ伝送等の同時性のような多機能を行なうことができます。 主要な技術的な変数 1、定格一次電圧：35/√3kV 2、定格一次電流：50～1500A 3、定格二次出力 ECT : 4V(測定)、200mV(保護) EVT : 3.5/√3V、3.25/√3Vまたは6.5/√3V 4.定格負担>10kΩ(ECT)。>1MΩ以上(EVT) 5、定格デジタル出力：0x2D41（測定），0x01CF（保護）。 6、測定精度：0.2(ECT)、0.2(EVT) 7、保護巻線精度：5TPE(ECT)、3P(EVT) 8、定格周波数:50Hz 9、定格絶縁レベル：40.5/95/200kV 10、定格短時間熱電流：50～200：150Ipr、300～1500A：31.5kA/1S 11、定格動電流：50～200A:375Ipr、300～1500A:80kA 12、周囲温度：-5℃～40℃(屋内) 13、周囲湿度: ≤RH95%(25℃) 14、高度 : ≤2000m（カスタム設計） 15、設置場所：屋内
