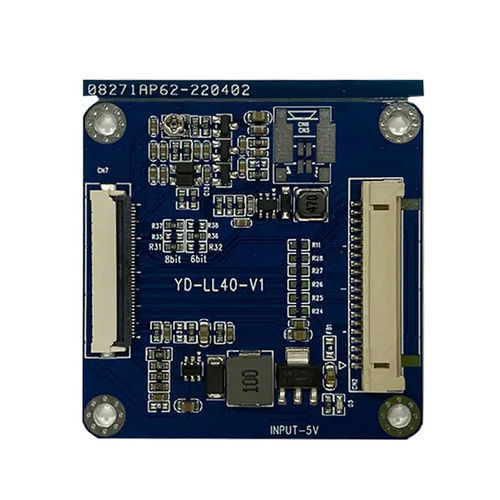

LCDコントローラ カード HGYD-LL40-V1

LVDS（小振幅差動信号方式）

HGYD-LL40-V1LCDコントローラボードは、T-CON回路変換、LEDバックライト駆動、バックライトPWM調整など、中小型LCD画面向けの機能を備えています。 3.5～12.1インチまでの液晶画面に対応します。 このボードには以下の機能があります： LVDSシングル・チャンネル6ビット/8ビット入力に対応（デフォルト・モードは8ビット、6ビット・モードを使用するには、抵抗R1をR32の位置に移動する必要がある）。出力にはLVDS、T-CON、VCOM信号が含まれる。 このボードはLEDバックライト出力インターフェースを提供し、3.5～10.1インチのLCDスクリーンに安定したバックライト電力を供給する。 このボードは、幅広いDC電圧入力（+3.3V～+5.5V）に対応し、推奨標準入力は+5Vです。 外形寸法 50.04 × 50.04 × 5 (mm) (L×W×H) 表示色 24ビット（3×8、16.7M） 画面電圧 3.3V/5V（デフォルト：ON+1.5～5V、OFF：0～0.3V） 使用温度 -30 - 80 (°C) 保存温度 -40 - 85 (°C) 使用気圧 70 - 106 (kPa) MTBF（平均故障間隔） - >100,000時間以上
