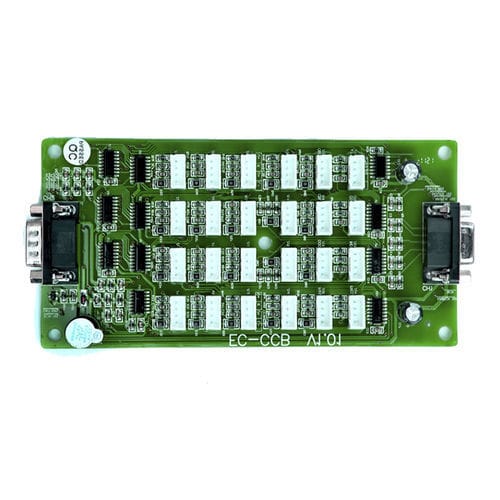

多軸動作制御カード EC-CCB

EC組み込み引き上げ設備用

指令盤EC-CCBは、エレベータのかご上盤EC-CTBと組み合わせる指令盤です。各指令ボードは、16個の階床ボタンと8個の機能信号を含む24個の入力と22個の出力インターフェースで構成されています。これは、ボタンコマンドの収集とボタンインジケータの出力を担当しています。64階の操作要求はカスケード接続で実現でき、エレベータカーの主/副操作キャビネットの操作要求は並列接続で実現できる。 各エレベータにつき1台、最初のCCBは16階に対応。16階以上は20階に1台； アテンダント、独立、バイパススイッチ、アテンダント整流、オープンディレイボタン入力をサポート。
