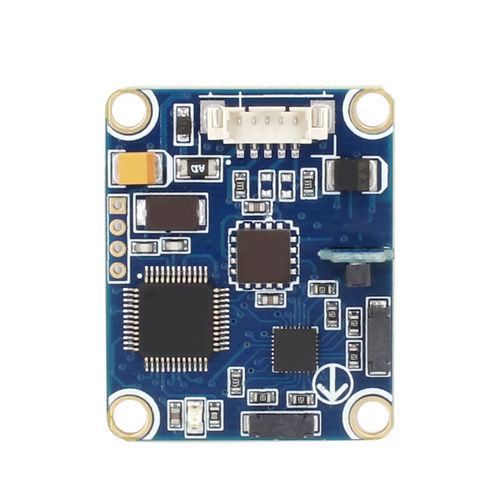

電子式コンパス DDM350B

3D

高精度ダイナミック3Dデジタルコンパスモジュール 主な特徴 傾斜角測定範囲：ピッチ±85°、ロール角±180 ハード磁気、ソフト磁気、傾斜角補正機能付き 標準RS232/RS485/TTL出力インターフェース 広い温度範囲：-40℃～+85 傾斜角分解能 0.1° 傾斜の正確さ: 0.2° 方位角精度：0.8度 DC5V電源 IP67防水等級 寸法L55×W37×H24mm 製品概要 DDM350B / DDM360Bは、3軸加速度センサ、3軸ジャイロセンサ、3軸フラックスゲートを含む9軸慣性計測ユニットを統合した3次元ダイナミック電子コンパスです。ジャイロスコープの高い動的角度特性と加速度センサーの安定性の高い姿勢特性を活かし、動的慣性航法アルゴリズムにより複雑な姿勢変化に追従するピッチ角とロール角を求める。地磁気方位角は、ハード磁気とソフト磁気のキャリブレーションアルゴリズムを採用し、磁界干渉のある環境下でも、キャリブレーションアルゴリズムにより磁界の影響を排除することができます。方位は中央プロセッサーによってリアルタイムで計算され、ダイナミックピッチとロール角は広い範囲の磁気方位角に対するダイナミック方位補正に使用され、コンパスは最大±85°の傾斜角でも高精度の方位データを提供することができます。電子コンパスは、多様な出力モードを持つ高レベルのDSP演算プロセッサを統合しています。
