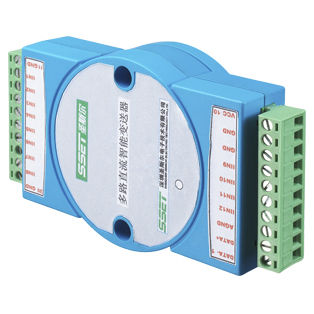

アナログ信号変換器 CE- AD81-34MN3-0.5 series

トランスミッタ絶縁器DINレール

本製品の主な機能は、多チャンネルの標準的なDC伝送信号をデジタル信号に変換して出力する集中測定で、8チャンネルの電流と4チャンネルの電圧入力信号を測定することができます。多重チャンネル DC の理性的な送信機はいろいろ産業制御および測定システムで広く利用され、主に圧力、温度、流れおよび力のトランスデューサーの変化の 4 つの ~ 20mA か 0 の ~ 10V 出力信号を測定できます。出力通信インターフェイスは RS485 か RS232 の標準的な MODBUS-RTU の通信プロトコルを使用して電源 DC 9 の広い範囲、~ 30V です。 入力信号 入力。0-20mAの電流が8チャンネル、0-10Vの電圧が4チャンネル。 積み過ぎ: 範囲を正しく測定することができる 1.2 回に積み過ぎて下さい 2 回入力 1S の範囲は傷つきません。 電流チャンネル：入力インピーダンスは110Ωです。 電圧チャネル: 入力インピーダンスは > 100KΩ です。 データ更新周期：800mS 通信出力 出力インターフェースRS-485 (ツイストペアライン) ±15KV ESD 保護、または RS-232 インターフェース ±2KV ESD 保護。 通信プロトコル: 標準MODBUS-RTUプロトコル; ボーレート。1200、2400、4800、9600(デフォルト)、19200 bps。 パリティパリティ：奇数パリティ、偶数パリティ、パリティなし（デフォルト）、ソフトウェアで設定。 アドレス01H～FFH、工場出荷時は01、ソフトウェアで設定。 絶縁：電圧および電流入力は、電源および通信から絶縁されており、絶縁電圧は2500V DCです。
