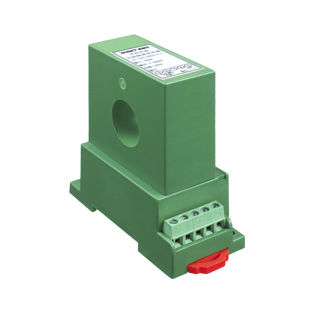

磁気抵抗電流トランスデューサー CE- IB04-**ES3-1.0 series

DINレールDCスルーホール型

本装置は、双方向の直流電流測定用絶縁トランスデューサです。ホール測定原理と穴あき入力モードを採用し、非常に高い絶縁電圧機能を備えています。入力された双方向の直流電流信号は、リニアな標準双方向の直流信号出力に変換することができます。それは広く新エネルギー発電監視、産業制御、DC電源および他の自動化された監視および制御システムで使用されます。 * 精度：クラス1.0。 * 補助電源。DC 12V、15V、24V、またはDC 11.5V-26V、ワイドパワーサプライ。 * 入力範囲はDC±30A～±300A。 * 出力0～±5V，0～10V，4～20mA，0～20mA。 * 負荷容量：電圧出力負荷≥2KΩ、電流出力負荷≤250Ω。 * 温度の漂流: ≤500PPm/°C。 * アイソレーション電圧：2500V DC。 * 応答時間： ≤200mS; * 定格消費電力： ≤800mW。 * 出力リップル: ≤15mV; * 周波数範囲：なし。 * サージ衝撃イミュニティ：電源ポート4レベル4000V、出力ポート3レベル2000V。 * 入力過負荷容量：測定電流の公称値の20倍（最大500A、1秒間持続）。 * 実用温度: -10~60°C。 * 保管温度: -40~70°C。
