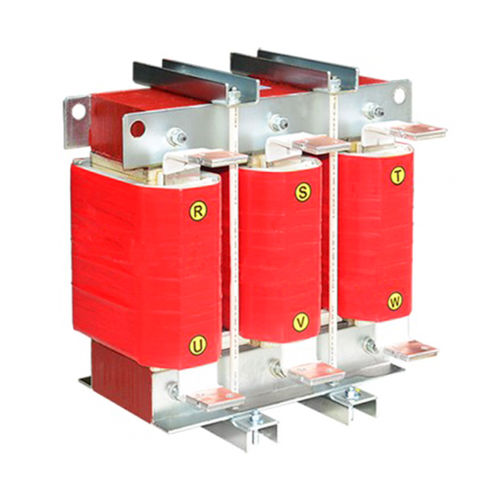

フィルタリングコイル SKS AEER series for regenerative drive

dv/dt（高さ）式三相ライン

LCL4象限インバータ（再生フィルタリアクタ）の説明 コンデンサと一緒にフィルタリアクタは、主に第3、第5、第7、第11、第13および高調波電流を低減するために高調波回路を組み合わせることができます。 フィルタリアクタは、パラレルまたはシリアル接続で取り付けることができます。 LCL4象限インバータ（再生フィルタリアクタ） PWM整流器LCLリアクタの機能、キャリア周波数：≥2K 作動周波数：50HZ 相：3高 調波は、主に3、5、7、9、11、13、15、17、19、出力側高調波にVFDの干渉を含みます。周波数高調波. 技術パラメータ 定格電流：5000A以下、定格電圧：1000V、誘電強度：巻線接地3000VAC/50HZ/60S 損傷なし 絶縁抵抗：巻線接地、クロスコアスクリューグラウンド500VDC、絶縁抵抗100MΩ以上、原子炉騒音：65db（原子炉から1m） 保護：IP00;断熱:F/H、標準:IEC289; GB10229-88 (等価IEC 289:1987) 作業環境要件 高度 1000メートル未満、クロック下での作業1000メートル以上；周囲温度-25℃〜+40℃；相対湿度：90% 以下 有毒ガスなし、可燃性爆発物なし、電導ダストなし 用途: 風力発電、太陽光発電、VFD、UPS
