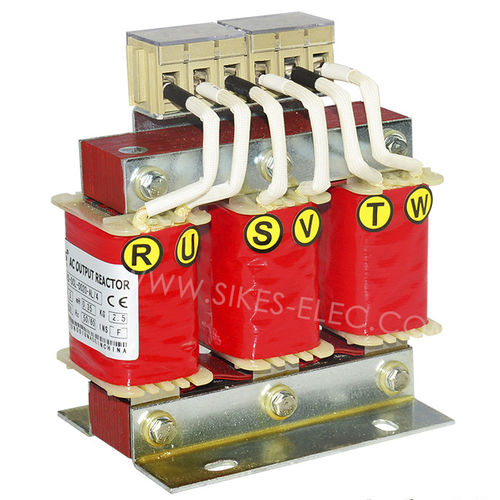

帯域通過フィルタ回路 SKS-OCL-0020-AL-4

パッシブ高調波

SKS-OCLシリーズ負荷リアクタは、電気機器と直列に配置され、AC回路に特定の制御インピーダンスを導入します。 このシリーズは、突入電圧を抑制、突入電流とピーク電流の低減、実力率の改善、グリッド高調波の抑制、出力電流波形の改善のためにAC駆動出力側に適用されています。 ラインリアクタは、出力リアクタとも呼ばれます。 素材の特徴： フレキシブルな素材選択：シリコンスチール、適用頻度に応じたアモルファスコアのフェライト磁性材料の選択； 優れた特性：フォール巻線構造、小さな直流抵抗、電磁力に対する強い抵抗、良好な過負荷能力短期間で 信頼性の高い性能：過酷な作業条件下で信頼性の高い性能を維持するFクラスの断熱材を使用しています。 低ノイズ：低磁束密度で設計され、高リニアリアクタです。強力な過負荷シートを使用すると、リアクタノイズは低くなります。 このシリーズの特性： 定格動作電力：380V/690V/1140V 動作周波数：50/60Hz 電流範囲：5-1600A 動作周囲温度：-25℃-50℃の 誘電強度：コア巻線、AC 3000V/50Hz/5mA/60秒で ダメなし（工場でテスト）絶縁抵抗：コア巻線、DC 1000V、抵抗が100Mオーム以上 ノイズ：65dB未満（原子炉から10メートル離れたところで測定） 保護クラス：IP00 絶縁クラス：F/H 標準：ギガバイト19212.1-2008GB/T1094.6-2011 アプリケーション： インバータおよびモータ用
