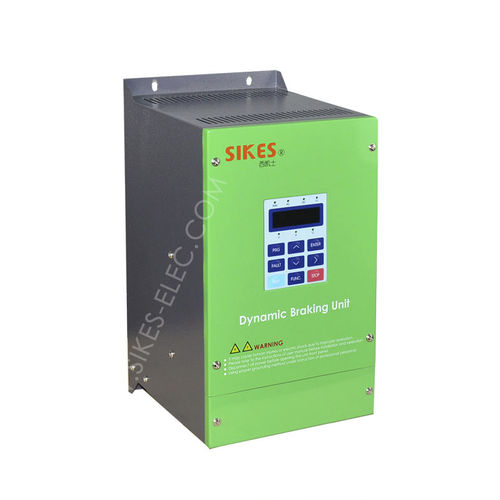

重積載用ブレーキ操作ユニット GN series

制動力

GN-4シリーズ制動抵抗ユニットは、オーバーホール条件時にモータに制動トルクを発生させるために、AC VFDと共に使用されることが多い。 動的ブレーキ抵抗は、DCバスを介して接続され、最大 800ボルトの電圧が表示されます。彼らは、モータの制動過程で生成される回生エネルギーを制動抵抗に転用し、そのエネルギーを熱に変換することができます。 主な特徴: 1. 長期間の高い安定性とヘビーデューティのための幅広い互換性 2. プラグを使用して簡単に接続し、並列に取り付けることができます。 3. CE FCCとの適合 4. 構成または試運転は必要ありません 5. ボード上の放電抵抗. 6. キーボードで簡単に操作 7. 高 DCバス電圧の可用性の 特性: 1. 定格電力: 85KW-450KW、25 ℃ 自由空気定格に基づいて 2. 最大制動電流: 450A 3. 最小抵抗値: 1.6Ω (要求に応じて R05) 4.IP 保護: IP00、IP20、IP23 または必要に応じて 5. チョッパー電圧：DC660V ± 5V（キーボード付き） 6。 システム電圧グレード: 400V 7. 端子タイプ: M10 8. ED（デューティの効率）：20 ％ 〜 60 ％、 9. 温度係数：50,100 及び400ppm / ℃ または必要に応じて 10 動作温度：-55 ℃ 〜 + 65 ℃ 11 絶縁抵抗：> 1000MΩ（500V 25 ℃ 75 ％ 相対湿度） 12 誘電強度：> 3.0kV 50Hz 1 分（25 ℃ 75 ％ 相対湿度） アプリケーション： 1。 発電機、エンジニア、モーターなどのシミュレーション負荷試験 2.オートメーション制御、低電圧および高ワット数のインバータの 3.クレーン ＆ エレベータシステムのブレーキ回路、様々な製鉄所アプリケーションおよび輸送アプリケーション。
