低域フィルタ回路 SWF Series
パッシブ正弦波

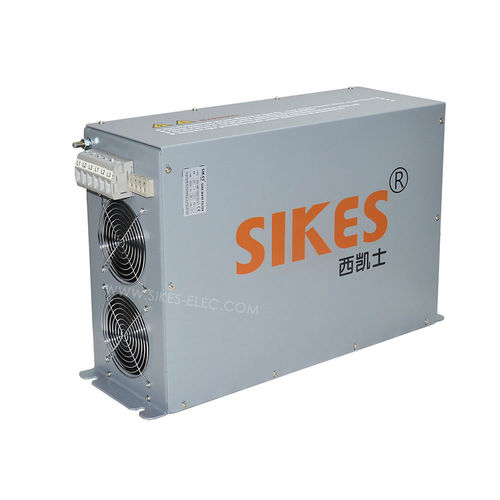

低域フィルタ回路 - SWF Series - Shenzhen Sikes Electric Co., Ltd. - パッシブ / 正弦波
低域フィルタ回路 - SWF Series - Shenzhen Sikes Electric Co., Ltd. - パッシブ / 正弦波
お気に入りに追加する
商品比較に追加する


特徴

帯域幅
低域
タイプ
パッシブ
その他の特徴
正弦波
周波

最大: 120 Hz

最少: 3 Hz

電圧

最大: 500 V

最少: 0 V

一次電流

11 A

詳細

SWFシリーズ正弦波フィルターは低い残余が付いている滑らかな正弦波にモーター ドライブのPWMの出力信号を変える; 長いケーブル(長くより50メートル)の分散キャパシタンスそしてインダクタンスによって引き起こされる共鳴現象を減らしなさい; 高いdv/dtによって引き起こされる余分なモーター電圧を除去しなさい フィルター塗布によってモーターの騒音を減らしなさい; モーター生命を延長しなさい; モーター絶縁材の保護; 増加の伝送距離; このフィルターの適用を使うと、正常なモーターは可変的な頻度モーターを取り替えることができる。 適用: 換気装置、コンベヤー、ポンプ HVACの取付け、圧縮機 エレベーター、クレーン、風力、UPS、EPS 長いケーブルが付いているモーター ドライブ 多数モーターを搭載するモーター ドライブ並行して 中型の電圧適用(昇圧変圧器の前に配置される) 技術的なデータ: わずかな電圧範囲:500VAC±10%への3*380 モーター頻度:0-120Hz; 転換の頻度:2.0kHz -16K HZ; 残りのさざ波電圧:THDv<5% 評価される流れの電圧低下:≦10% (50HZ); モーター ケーブル長:2000mまで; 仕事モデル:屋内操作のために連続的 Norminalモーター ドライブ入力パワーの評価:3.7kwへの630kw; 効率:99%@norminalへの98線間電圧および力 積み過ぎの機能:150% 60S、120% 60min テスト電圧:2240VDC、2s (ライン/ライン) 2720VDC、2s (ライン/場合) 絶縁耐力:AC4000V/5mA/60s 絶縁抵抗:中心巻上げ、≧100MΩ (DC1000V); 気候上の部門(IEC60068-1):25/100/21 保護:屋内IP30 (要望に応じてIP40/IP54):IP20 冷却:内部強制風 負荷タイプ:典型的な電動機負荷;標準的な昇圧変圧器;他の線形負荷;

---

カタログ

この商品のカタログはありません。

Shenzhen Sikes Electric Co., Ltd.の全カタログを見る

Shenzhen Sikes Electric Co., Ltd.のその他の関連商品

Load side solutions:Sine wave filter & DU/DT filter
