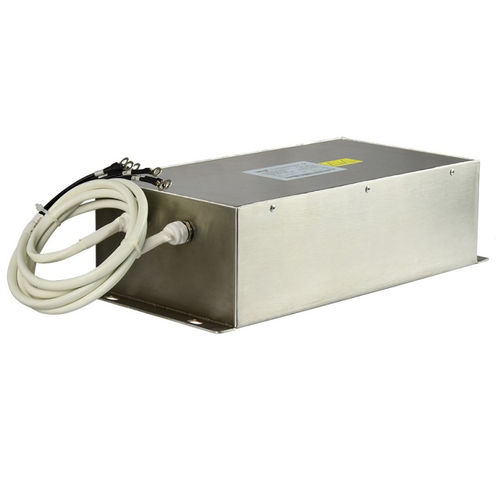

低域フィルタ回路 SKS-HFI-0020-ZC/4

パッシブ三相高調波

サイクスのパッシブ高調波フィルタは、6つのパルスフロントエンド整流器を備えたほぼすべての種類の電子アプリケーション向けに設計されています。 フィルタは、高調波電流歪みを必要なレベルに効率的に低減することができます。 一般的な用途:高調波電流に起因する熱的および電気的過負荷が原因で潜在的なリスクが高い非線形三相電源。 （要求に応じてTHDi＜ 5％） アプリケーション： レールおよび輸送、 DC高速充電器、 HVAC設置、 ファンおよびポンプアプリケーション、 産業オートメーションおよびロボット機器、 ACおよびDCモータ駆動および周波数インバータ、 6つのパルスフロントエンド整流器を備えた機器。 製品の特徴: 最もコンパクトなTHDi< 10% (5%) フィルター。 素早く設置でき、簡単な試運転設計。 費用対効果の高い受動高調波フィルター。 国際的な電力品質基準に準拠します。 技術特性: ノーマル動作電圧:3*380～500VAC± 10%; 動作周波数:50Hz (要求に応じて 60Hz); THDi< 10% または 5% (システム要件:TDHv< 2%、ライン電圧アンバランス< 1%); ノーマル電力定格:3.7kw ～ 630kw; 効率:98% ～ 99% @ ノーマルライン電圧; 過負荷: 1.6X定格電流、毎時1分間、 周囲温度：-25〜+40℃、 保護：IP30（IP40/IP65）、屋内：IP20、 冷却：内部空気強制; Sikesパッシブ高調波ファイラーは、シャフナーとMTEフィルタを除いて理想的な選択です。
