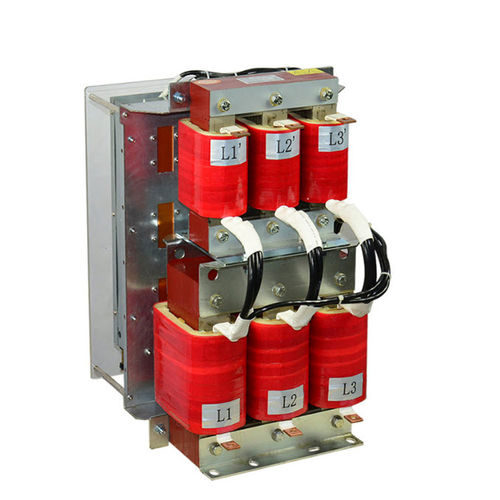

低域フィルタ回路 SKS-LCL-0180-4C5/5

パッシブアクティブ正弦波

LCLフィルター（グリッド型コンバータおよび4象限インバータ用） 90KW LCLフィルターは、グリッド接続の高調波問題を解決するために設計されており、PWM電圧波形を純粋な正弦波に変換し、パワーグリッドへの歪みを低減します。システム全体がうまく機能するようにします。また、LCLフィルタは電流高調波に対しても制限があります。 アクティブ・インフィード・コンバータ(AIC)の電力品質改善 系統側へのパルス周波数の高い減衰効果 電流振動を抑制するダンピング抵抗を内蔵 保護等級IP00 お客様のご要望に応じて変更が可能 CE認証に準拠した設計 定格電圧：AC400V (50/60Hz) 定格電流 定格温度50 °Cを基準とする1) 試験電圧 : 2240 V DC, 2 s (ライン/ライン), 2720 V DC, 2 s (ライン/ケース) 過負荷耐量：定格電流の1.5倍、3分/時間 アクティブ・インフィード・コンバータ（AIC）／周波数インバータ キャリア周波数：2 kHz ....8 kHz モーター周波数：0 Hz ...100 Hz モーターケーブル長：150m以下 騒音：約72dB 耐候性カテゴリー（IEC 60068-1）：25/100/21 フィンガーセーフ端子台 (16 A～66 A) AICリアクトルおよびラインリアクトル用バスバー（100 A～400 A アクティブ・インフィード・コンバータ（AIC）、4象限周波数インバータ、太陽光発電、その他グリッド型コンバータを必要とする新エネルギーアプリケーション。
