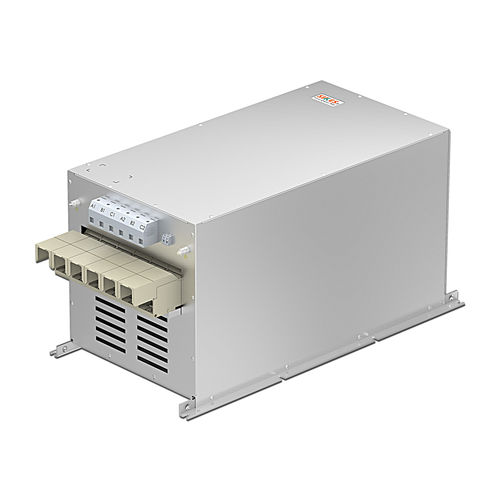

低域フィルタ回路 SKS-PHF-251-4A5/05

パッシブ三相高調波

ハーモニック性能の最適化 Advanced Harmonic Filter PHF 005/010は、費用対効果の高いトータルソリューションです。従来の高調波トラップフィルタと比較して、PHFはフットプリントが小さく、高調波の低減率が高い。 このソリューションには、PHF 005とPHF 010の2種類があります。Danfoss VLT®ドライブの前に接続すると、主電源に戻る際に発生する高調波電流歪みが、全負荷時に5%および10%の全高調波電流歪みに低減されます。(システム要件。THVD 0.98 真の力率 0.85 @ 50%負荷 0.99 @100%負荷 周囲温度：-13º~113ºF (-25º~45ºC) ディレーティングなし 特徴と利点 Danfoss VLT®シリーズのドライブとマッチした性能を発揮するように設計されています。 ユーザーフレンドリーなスタートアップ、調整は不要 定期的なメンテナンスが不要 1枚のフィルターで複数のドライブを保護 IEEE 519の電流歪み制限ガイドラインに準拠した設計。 IEEE 519 EN 61000-2-4 EN 61000-2-2 iec/en 61000-3-2 IEC/EN 61000-3-12 IEC/EN 61000-3-4 PHF 010はTHiD < 10%で、12パルス整流器と比較して同等以上の性能とコスト競争力を有する。 PHF 005はTHiD < 5%；18パルス整流器と比較して同等以上の性能とコスト競争力を有する。
