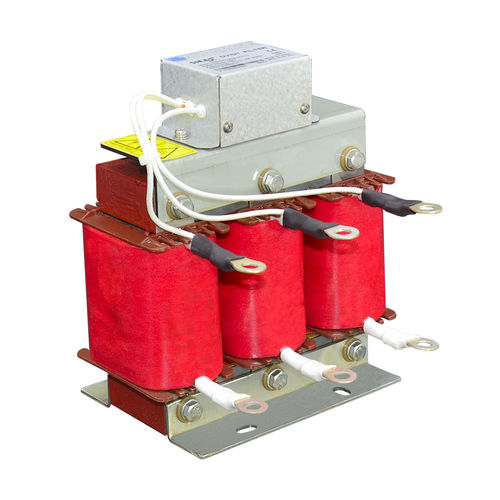

低域フィルタ回路 SKS-DVT-0048-4A/10

パッシブ三相du/dt

Dv/dtフィルタ 説明 SIKES DV/DTフィルターは、可変速度ドライブの出力電圧のdU/dt値を下げることにより、モーターの絶縁ストレスを減少させます。モデルによっては、100～300mのケーブル長に対応しています。 さらに、このユニットは最大スイッチング周波数200kHzに対応しています。スイッチング周波数が低いほど、フィルターの発熱は少なくなります。このモーターは、レトロフィット用途の可変速度ドライブとの併用は意図していません。 Du/Dtフィルターは、正弦波フィルターの経済的な代替品です。 Dv/dtフィルタのテクニカルデータです。 公称電圧範囲：3*380±10 DV/DT≤500μS 保護：IP00 積み過ぎの機能: 150% 60S、120% 60min 絶縁クラス:F 絶縁耐力:AC4000V/5mA/60s 絶縁抵抗:コア・ワインディング、≧100MΩ（DC1000V）。 冷却方式：AN Dv/dt 用途 換気扇、コンベヤー、ポンプ HVAC設備、圧縮機 エレベータ、クレーン、風力発電、UPS、EPS ロングケーブルのモータードライブ 複数のモーターを並列に配置したモータードライブ 中電圧用途(昇圧トランスの前に配置)
