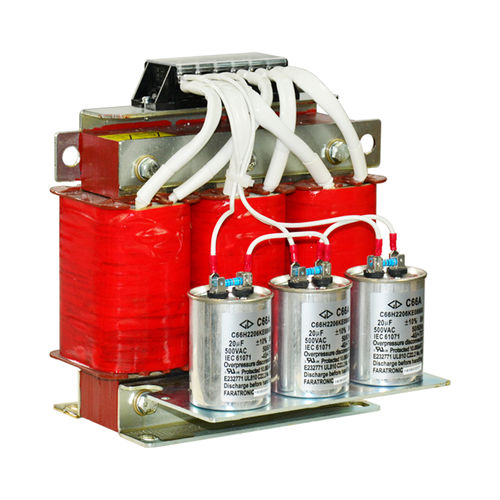

低域フィルタ回路 SKS-SF-0024-4A/05

パッシブ三相正弦波

正弦波フィルターApplications: 換気扇、コンベア、ポンプ HVACのインストール、圧縮機 エレベータ、クレーン、風力発電、UPS、EPS ロングケーブルのモータードライブ 複数のモーターを並列に配置したモータードライブ 中電圧用途(昇圧トランスの前に配置) 正弦波フィルタ技術データ。 公称電圧範囲：3*380～500VAC±10 モーター周波数 :0～120Hz; スイッチング周波数 :≧ 4kHz; 残留リップル電圧：THDv<5 定格電流時の電圧降下：≦10（50HZ）; モーターケーブル長：最大2000m 作業モデル：屋内連続運転 標準的なモータードライブの入力電力定格：3.7kwから630kw。 効率:98～99%@通常のライン電圧と電力 積み過ぎの機能: 150% 60S、120% 60min テスト電圧: 2240VDC、2s(ライン/ライン) 2720VDC、2s(ライン/ケース) 絶縁耐力: AC4000V/5mA/60s 絶縁抵抗:コア巻き、≧100MΩ（DC1000V）。 Climatic Category(IEC60068-1):25/100/21 保護等級：IP30（IP40/IP54も可）、屋内：IP20 冷却方式：内部強制空冷 負荷タイプ：一般的なモーター負荷、標準的な昇圧トランス、その他の線形負荷 正弦波フィルタ 技術規格 コンデンサ：CEI EN 60831-1/2, IEC 831-1/2 機器：CEI EN60439-1,IEC439-1,IEC60939 正弦波フィルター 特性 Sikes正弦波フィルタは、VSDシステムの各種サーボモータ用（特にインバータやスイッチング電源用）で、インバータのPWM出力電圧を変化させ、ほぼ正弦波の電圧を生成するように設計されています。パッシブシリーズは、380v-480vネットワークでの使用を目的としています。 Sikesは、SchaffnerとMTEフィルター以外の経済的な選択肢を提供します。
